EZ-20半刚性电缆EZ Form

发布时间：2023-05-04 16:48:04 浏览：1951

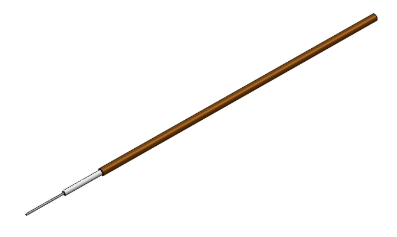

EZ Form研制的铜护线套半刚性电缆提供100%屏蔽性，而且能够使用规范设备轻松注塑成型为定制开发样式。EZ-20电缆线可以使用各种标准化连接器。

EZ-20半刚性铜外导线，SPCW中心导线，PTFE电解介质。

为防止氧化，EZ Form建议把EZ-20储存在原封装中，并且将储存在干燥的温度控制环境里直到使用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

Specifications

DIMENSIONS
Center Conductor Diameter	0.0050 in
Dielectric Diameter	0.0150 in
Outer Conductor Diameter	0.0230 in
MATERIALS
Center Conductor Material	SPCW
Dielectric Material	PTFE
Outer Conductor Material	Copper
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	−55 °C
Maximum Temperature	+125 °C
Inside Bend Radius (Minimum)	0.050 in
Weight	0.10 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 Ω
Nominal Impedance Margin	±2.0 Ω
Velocity of Propagation	69.50%
Shielding Effectiveness	>165 db
Voltage Withstanding	750 VRMS@ 60 Hz
Continuous Working Voltage	300 VRMS max
Maximum Operating Frequency	260 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	53 db
1.0 GHz	75 db
5.0 GHz	170 db
10.0 GHz	244 db
18.0 GHz	332 db
26.5 GHz	409 db
40.0 GHz	511 db
50.0 GHz	577 db
65.0 GHz	668 db
90.0 GHz	803 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	17 W
1.0 GHz	12 W
5.0 GHz	5.5 W
10.0 GHz	3.8 W
18.0 GHz	2.8 W
26.5 GHz	2.3 W
40.0 GHz	1.8 W
50.0 GHz	1.6 W
65.0 GHz	1.4 W
90.0 GHz	1.2 W
