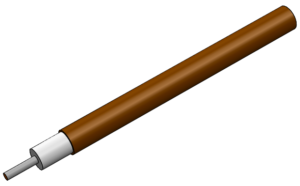

EZ Form半刚性电缆M17/133-00009

发布时间：2023-04-12 16:50:02 浏览：729

MIL-DTL-17QPL批准的电缆线

EZ Form提供27种满足MIL-DTL-17标准化的铜和铝护线套半刚性电缆。M17/133-00009电缆线满足甚至超过Mil规格，并提供更多的规格和饰面板。

为防止氧化，EZ Form建议把M17/133-00009储存在原封装中，同时将其储存在干燥的环境温度可控环境中直到应用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

EZ Form.png

DIMENSIONS	UNITS	M17/133-00007 REV F1
Outer Conductor Diameter	In	.0865
Outer Conductor Diameter	mm	2.2
Center Conductor Diameter	In	0.0201
Center Conductor Diameter	mm	0.51
Dielectric Diameter	In	0.066
Dielectric Diameter	mm	1.68
MATERIALS
Outer Conductor		Copper
Outer Conductor Plating		Tin
Dielectric		PTFE
Center Conductor		SPCW
RoHS Compliant		YES
MECHANICAL CHARACTERISTICS
Temp Range °C	°C	-40 to +125
Inside Bend Radius (Minimum)	In	.05
Inside Bend Radius (Minimum)	mm	1.27
Weight	lbs / 100ft	1.57
Weight	kg / 100m	2.34
ELECTRICAL CHARACTERISTICS**
Nominal Impedance	Ohms	50.0 +/- 1.5
Velocity of Propagation	-	69.5%
Shielding Effectiveness	db	>165
Voltage Withstanding	VRMS @ 60 Hz	5000
Continuous Working Voltage	VRMS MAX	1500
Maximum Operating Frequency	GHz	20
Attenuation (db / 100 Ft Typical)	0.5 GHz	15
	1.0 GHz	22
	5.0 GHz	50
	10.0 GHz	80
	18.0 GHz	110
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
Power (Watts Cw @ 20 °C, Maximum)	0.5 GHz	180
	1.0 GHz	130
	5.0 GHz	54
	10.0 GHz	35
	18.0 GHz	24
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
