EZ Form半刚性电缆M17/130-00014

发布时间:2022-09-28 16:48:07     浏览:949

半刚性电缆最基本形式是由金属套管制作而成的同轴传输线。其中,金属套管通常为形成外导线的铜管,沿铜管的中心线设计有导线导体。因此,中心导线导体由介质材料支撑点,因此维持在外导线的相同中轴上。半刚性器件因其宽带特性、可靠的机械性能和相位稳定性,依旧是工程师的热门选择。

EZ Form提供27条铜和铝保护套半刚性电缆,满足MIL-DTL-17标准。M17/130-00014电缆线满足甚至超过MIL规格,还有各种尺寸和表面处理。

为了防止氧化,EZ Form建议把M17/130-00014储存在原有封装中,并在操作前储存在干燥的温度可控性的环境里。

美国EZ Form是一家TPC电缆线制造厂商,成立于1984年,具有AS9100D航空航天质量认证体系,为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司,授权代理EZ Form产品,欢迎咨询。

详情了解EZ Form Cable产品请点击:/brand/78.html

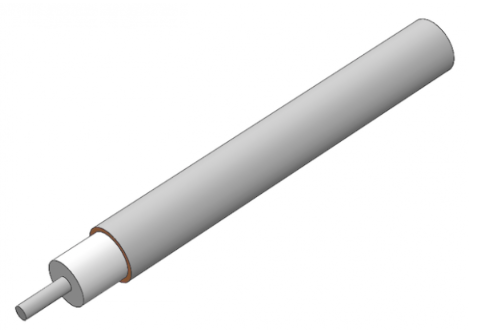

EZ Form (8).png

DIMENSIONS

UNITS

M17/130-00014
REV F2

Outer Conductor Diameter

In

.141*

mm

3.58*

Center Conductor Diameter

In

0.0362

mm

0.92

Dielectric Diameter

In

0.1175

mm

2.98

MATERIALS

Outer Conductor

Copper

Outer Conductor Plating

Tin Lead

Dielectric

PTFE

Center Conductor

SPCW

RoHS Compliant

NO

MECHANICAL CHARACTERISTICS

Temp Range °C

°C

-40 to +125

Inside Bend Radius (Minimum)

In

0.25

mm

6.35

Weight

lbs / 100ft

3.51

kg / 100m

5.22

ELECTRICAL CHARACTERISTICS**

Nominal Impedance

Ohms

50.0 +/- 1.0

Velocity of Propagation

-

69.5%

Shielding Effectiveness

db

>165

Voltage Withstanding

VRMS @ 60 Hz

5000

Continuous Working Voltage

VRMS MAX

1900

Maximum Operating Frequency

GHz

20

Attenuation
(db / 100 Ft Typical)

0.5 GHz

8

1.0 GHz

12

5.0 GHz

29

10.0 GHz

45

18.0 GHz

65.5

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

Power (Watts Cw
@ 20 °C, Maximum)

0.5 GHz

600

1.0 GHz

450

5.0 GHz

180

10.0 GHz

120

18.0 GHz

83
