EZ Form半刚性电缆M17/130-00009

发布时间：2022-08-10 17:08:58     浏览：2160

EZ Form供应27根满足MIL-DTL-17标准化的铜和铝保护套半刚性电缆。M17/130-00009电缆满足或超过Mil产品规格，并有多种规格尺寸饰面板可供选择。

为防止氧化，EZ Form建议将M17/130-00009维持在其原始封装中，并把它保存在干燥的温度可控环境中直到应用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

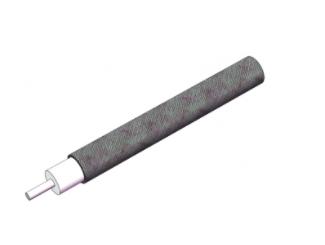

 1 (8).jpg

方面

单位

M17/130-00009 版本
F2

外导体直径

in

.141*

mm

3.58*

中心导体直径

in

0.0362

mm

0.92

介电直径

in

0.1175

mm

2.98



材料

外导体

铝

外导体电镀

Tin

电介质

聚四氟乙烯

中心导体

SPCW

符合 RoHS 标准

YES



机械特性

温度范围 °C

°C

-40 至 +125

内弯曲半径（最小）

in

1.25

mm

3.18

重量

lbs / 100ft

2.05

kg / 100m

3.05



电气特性



标称阻抗

欧姆

50.0 +/- 1.0

传播速度

-

69.5%

屏蔽效能

Db

>165

耐电压

VRMS @ 60 赫兹

5000

连续工作电压

VRMS 最大值

1900

最大工作频率

GHz

20

衰减
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
