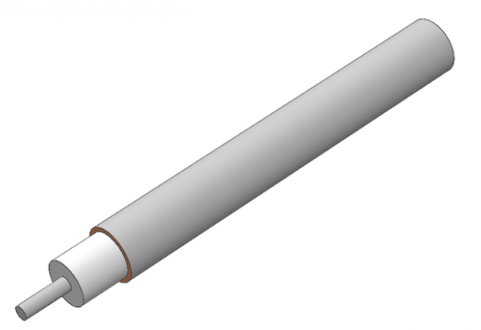

EZ Form半刚性电缆M17/130-00008

发布时间：2022-07-13 16:57:02     浏览：1045

MIL-DTL-17QPL认证电缆线

EZ Form半刚性电缆满足MIL-DTL-17标准，并列在美国国防后勤局的符合标准产品清单上。EZ Form多元化的27QPL电缆线包括直径为0.034、0.047、0.086、0.141和0.250的铜和铝护套电缆。这些可供应未镀层或镀银、锡或锡铅镀层。

EZ Form供应27根满足MIL-DTL-17标准的铜和铝保护套半刚性电缆。这些电缆线满足或超出Mil规格，并有各种规格尺寸和面层可供选择。

为防止氧化，建议将EZ Form半刚性电缆M17/130-00008维持在其原始封装中，并将其存储在干燥的温度可控环境中直到使用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

 EZ Form (8).png

规格

方面

单位

M17/130-00008 版本
F2

外导体直径

in

0.141

mm

3.58

中心导体直径

in

0.0362

mm

0.92

介电直径

in

0.1175

mm

2.98

材料

外导体

铝

外导体电镀

没有任何

电介质

聚四氟乙烯

中心导体

SPCW

符合 RoHS 标准

是的

机械特性

温度范围 °C

°C

-40 至 +125

内弯曲半径（最小）

in

1.25

mm

3.18

重量

lbs / 100ft

1.88

kg / 100m

2.8

电气特性**

标称阻抗

Ohms

50.0 +/- 1.0

传播速度


69.5%

屏蔽效能

Db

>165

耐电压

VRMS @ 60 Hz

5000

连续工作电压

VRMS 最大值

1900

最大工作频率

GHz

20

衰减
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0GHz

N/A

50.0GHz

N/A

65.0GHz

N/A

95.0GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0GHz

N/A

50.0GHz

N/A

65.0GHz

N/A

90.0GHz

N/A
