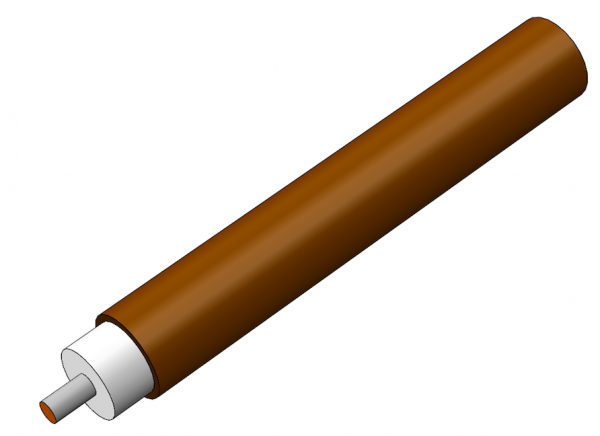

EZ Form半刚性电缆M17/129-RG-401

发布时间：2022-04-07 17:27:22     浏览：1530

EZ Form半刚性电缆线M17/129-RG-401,，MIL-DTL-17QPL认证电缆线。

EZ Form提供27根满足MIL-DTL-17标准规定的铜和铝护套半刚性电缆线。这些电缆线满足或超过Mil规格，并有各种规格尺寸和表层处理。

为了避免被氧化，建议将EZ Form半刚性电缆线M17/129-RG-401保持在其原始封装中，并将其存放在干燥的温度监控环境中，直到应用。

美国EZ Form是一家TPC线缆制造厂商，成立于1984年，具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

 EZ Form.png

方面

单位

M17/129-RG-401
修订版 E

外导体直径In0.25mm6.35中心导体直径In0.0641mm1.63介电直径In0.209mm5.31





材料



外导体 铜外导体电镀 没有电介质 聚四氟乙烯中心导体 SPC符合 RoHS 标准 是的





机械特性

温度范围 °C°C-40 至 +90°内弯曲半径（最小）In.375mm9.25重量磅 / 100 英尺10.6公斤/100米15.8





电气特性**

标称阻抗

欧姆

50.0 +/- 0.5

传播速度

-

69.5%

屏蔽效能

D b

>165

耐电压

VRMS @ 60 Hz

7500

连续工作电压

VRMS 最大值

3000

最大工作频率

千兆赫

18

衰减
（db / 100 Ft 典型值）

0.5GHz

5

1.0GHz

7.5

5.0GHz

20

10.0GHz

33

18.0GHz

48

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

N/A

1.0GHz

1400

5.0GHz

N/A

10.0GHz

350

18.0GHz

200

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A


上一篇: Bird 射频8329-300 2kW油冷式射频衰减器

下一篇: DYTRAN高温、充电模式加速度计3030C1

推荐资讯

  • Hypertronics55302PCB板连接器(KA、KNB、KNC、KND、HPD、HPF系列)
    Hypertronics55302PCB板连接器(KA、KNB、KNC、KND、HPD、HPF系列) 2024-10-23 08:47:52

    Hypertronics 55302 PCB板连接器具备多种系列（KA、KNB、KNC/KND、HPD/HPF），支持混合信号、功率和同轴触头，拥有ESA认证和NASA鉴定，适用于防御、商用航空和空间应用。其特点包括高插拔次数（5000次）、多种触头配置（17到490针）、Hypertac®双曲面技术提供的高度灵活性，以及多种端接方式（绕接、焊槽、穿板焊接等）。此外，Hypertac®触头设计支持超过2500种模式，中心间距为2.54毫米，相邻排偏移可达1.27毫米，额定电流4安培，插拔力低至1盎司，且不受冲击震动影响，确保在严苛环境中的可靠性和耐用性。

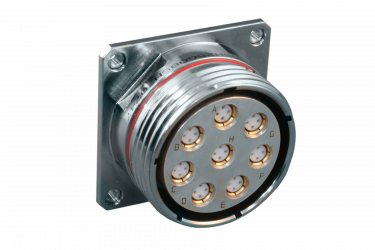

  • 805系列三重启动连接器Glenair
