- 产品详情
相关型号：
| Part Number | Configuration | Frequency | Loss | Isolation | VSWR | Size |
| 18A6BAY | 24x12 Non-Blocking Matrix | 0.4 - 6 GHz | 3 dB | 50 dB | 1.3 | 19 X 30 X 15.5 inches |
| 18A1NAJ | 3x4 Switch Matrix | 0.02 - 0.1 GHz | 2.5 dB | 60 dB | 1.4 | 16.5 x 21 x 1.75 inches |
| 18A4NAJ | 3x4 Switch Matrix | 0.9 - 3 GHz | 2.5 dB | 60 dB | 1.4 | 16.5 x 21 x 1.75 inches |
| 18A7NA | Rf Head-End Switch Matrix | 2 - 6 GHz | 3 dB | 90 dB | 1.32 | 19 X 21 X 3.47 inches |
| 18A7NAC | Rf Switching Unit | 0.7 - 18 GHz | 5 dB | 90 dB | 1.8 | 22 X 19 X 12.25 inches |
| 18A8BD | 6x12 Switch Matrix Blocking | 0.02 - 8 GHz | 4 dB | 20 dB | 1.8 | 20 X 19 X 8.63 inches |
| 18A6BBE | 38x2 Switch Matrix | 0.0001 - 1.7 GHz | 1 dB | 55 dB | 1.5 | 17 X 10 X 24 inches |
| 18A7BBK | 8x8 Switch Matrix | 0.5 - 18 GHz | 3.5 dB | 65 dB | 1.5 | 18.84 X 22.88 X 8.72 inches |
| 18A6BAR | 12x96 Solid State Matrix | 0.6 - 6 GHz | 3.5 dB | 80 dB | 1.4 | 19 X 36 X 29.72 inches |
| 18A7NAJ | 3x4 Switch Matrix | DC - 6 GHz | 2.5 dB | 75 dB | 1.3 | 19 X 21 X 1.75 inches |
| 18A7NB | Switch Matrix | DC - 18 GHz | 5 dB | 55 dB | 1.5 | 9 X 11 X 3.5 inches |
| 18A4NAA | Rf Head-End Switch Matrix | 2.4 - 2.485 GHz | 2 dB | 90 dB | 1.8 | 19 X 21 X 3.47 inches |
| 18A4NAD | 6x6 Solid State Matrix | 0.03 - 2.5 GHz | 91 - 1 dBdB | 75 dB | 1.5 | 30 X 19 X 12.25 inches |
| 18A5NAA | 3x4 Switch Matrix | 3 - 6 GHz | 2.5 dB | 60 dB | 1.4 | 16.5 x 21 x 1.75 inches |
| 18A6BAW-1 | 16x8 Solid State Matrix | 0.6 - 6 GHz | 2.5 dB | 25 dB | 1.4 | 19.00 X 20.85 X 8.66 inches |
| 18A6BAX | 28x2 Switch Matrix | 0.776 - 5.925 GHz | 3 dB | 45 dB | 1.45 | 19 X 23 X 16 inches |
| 18A6BAQ | 8x8 Solid State Matrix | 0.6 - 6 GHz | 3 dB | 80 dB | 1.4 | 19 X 17.08 X .697 inches |
| 18A4NAC | 12x12 Switch Matrix | 0.03 - 2.5 GHz | 3 dB | 70 dB | 1.6 | 30 X 19 X 14 inches |
| 18A2NAB | 3x4 Switch Matrix | 0.1 - 1 GHz | 2.5 dB | 60 dB | 1.4 | 16.5 x 21 x 1.75 inches |
| 18A6BAB | 4x48 Dual Solid State Matrix | 0.7 - 6 GHz | 5 dB | 35 dB | 1.67 | 30 X 19 X 12.25 inches |
| 18A7NAG | Dac / Adc Switch Matrix | DC - 0.1 GHz | 0.1 dB | 90 dB | 1.25 | 19 X 15.25 X 3.5 inches |
| 18A6BAF | 8x96 Solid State Matrix | 0.6 - 6 GHz | 5 dB | 80 dB | 1.4 | 30 X 19 X 25.64 inches |
| 18A6BAV-2 | 16x16 Non-Blocking Switch Matrix | 1 - 6 GHz | 3.5 dB | 80 dB | 1.5 | 19 x 14 x 22 inches |
| 18A6BBH | 24x4 Switch Matrix | 0.4 - 6 GHz | 2.5 dB | 60 dB | 1.5 | 19 X 24 X 8.5 inches |

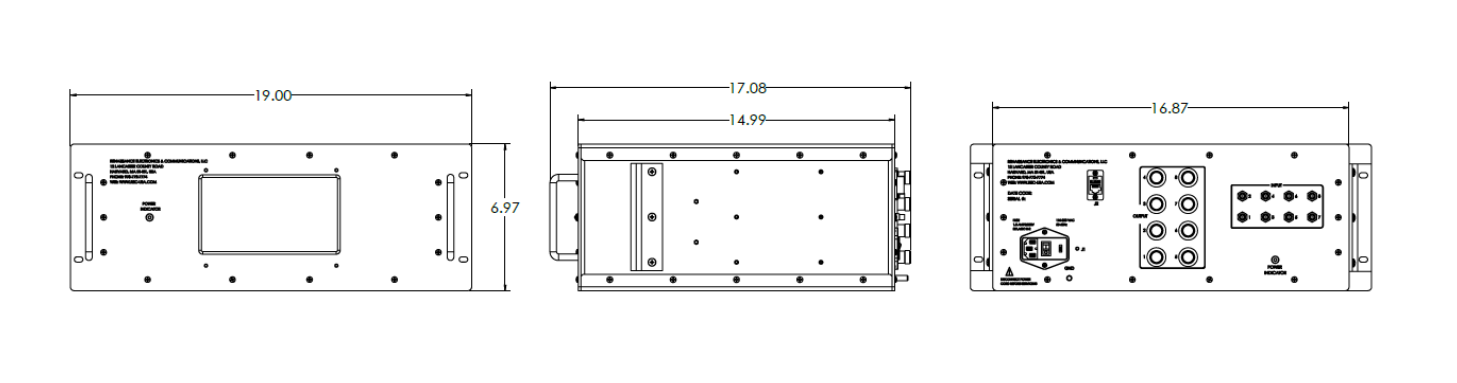

Renaissance Electronics & Communications, LLC 提供的18A6BAQ是一款8x8固态开关矩阵，设计用于满足5G ATE(自动测试设备)切换解决方案的严格标准。这款开关矩阵提供宽频带性能，并支持严格的通道间隔离。以下是18A6BAQ固态开关矩阵的主要规格和特点：
规格：
频率范围：400 – 6000 MHz
插入损耗：典型值为15 dB
电压驻波比(VSWR)：1.4 : 1
最大功率：30 dBm
控制方式：以太网(TCP/IP)与SCPI命令
用户界面：触摸显示屏
特点与优势：
宽频带操作：400 – 6000 MHz的工作带宽，支持低于毫米波的5G频率(低频和中频)。
手动控制：配备LCD触摸屏显示器，便于手动控制。
远程控制接口：通过以太网(TCP/IP)和HTTP服务器实现远程控制。
快速切换时间：基于 MMIL(单片微波集成电路)的固态开关，提供快速切换时间。
可定制性：可以根据输入/输出需求进行定制，以扩展或缩减规模。
这款开关矩阵适用于需要高速、高可靠性和远程控制能力的5G测试和测量应用。
