Broadcom PEX8716 PCIe 3.0交换芯片

Broadcom PEX8716 PCIe 3.0交换芯片参数与选型

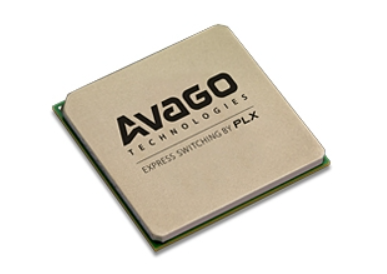

Broadcom（原PLX Technology）PEX8716是一款16通道、4端口PCI Express 3.0交换芯片，单通道传输速率最高8 GT/s，采用19 × 19 mm、324-FCBGA封装。

PEX8716支持PCIe通道灵活分配、多主机连接及非透明端口（NT Port），适用于服务器、存储设备和通信系统中的PCIe扩展。其特点是在16条PCIe通道内提供最多4个端口，适合端口数量相对较少、但单端口需要较高带宽的设计。

1. PEX8716主要技术参数

2. PEX8716的4个PCIe端口如何分配？

PEX8716的16条PCIe通道可以配置为不同链路宽度，支持x1、x2、x4及x8端口配置。

对于需要在一个主机与多个PCIe设备之间分配带宽的系统，工程师应重点确认：

• 总通道数： 上游和下游端口合计不能超过16条物理通道。

• 端口数量： 最多4个端口，不适合需要大量独立下游端口的扩展板卡。

• 链路配置： 具体端口宽度组合需要结合芯片配置方式及原厂支持的拓扑确认。

如果设计目标是连接更多低带宽PCIe设备，应同时评估PEX8717等端口数量更多的型号，而不是只比较通道数。

3. 多主机与NT端口使用注意事项

PEX8716支持多主机PCIe互连，并提供1个可配置的NT（Non-Transparent）端口。

NT端口可以为不同主机提供独立地址空间，适用于需要主机间通信或隔离的系统。

工程师需要注意，NT功能并不意味着连接两个主机后即可自动实现故障切换。实际应用仍需确认地址映射、固件配置、驱动和主机间通信机制。

对于已有PEX8716设备，维修替换时尤其需要核对原系统是否启用了NT端口。

4. PEX8716与PEX8717、PEX8718有什么区别？

选型建议：

• PEX8716： 适合已有设备维护、更换和原设计BOM采购。

• PEX8717： 适合需要更多独立PCIe端口的系统。

• PEX8718： Broadcom推荐的新设计替代方向，可用于评估工业温度范围及不同端口配置要求。

虽然三款型号采用相同尺寸的封装，但端口数量和功能配置存在差异，不能仅根据封装尺寸判断是否可以直接替换。

5. PEX8716订购型号与采购注意事项

PEX8716已确认的完整订购型号为 PEX8716-CA80BC G。

Broadcom官网将PEX8716标记为NRND（Not Recommended for New Design），因此采购时应区分两种情况：

已有设备维修或生产延续： 优先核对原BOM中的完整MPN、器件标识、封装、固件配置和实际生产批次。

新项目设计： 优先评估PEX8718等后续型号，并检查PCIe通道分配、端口数量、PCB布局及软件兼容性。

PEX8716的实际价格、库存、批次和交期需根据采购数量确认。

6. 相关型号及原厂资料

• Broadcom PEX8717 PCIe 3.0交换芯片

• Broadcom PEX8718 PCIe 3.0工业级交换芯片

• Broadcom博通产品型号汇总

• PEX8716 Broadcom原厂产品资料

• PEX8716 Product Brief（原厂PDF）

PEX8716价格与库存咨询： 如需PEX8716-CA80BC G报价、库存、交期或PEX8718替代选型建议，请提供完整订购型号、采购数量及应用要求，便于核对供货资源。
