Broadcom PEX8717 PCIe 3.0交换芯片｜16通道10端口

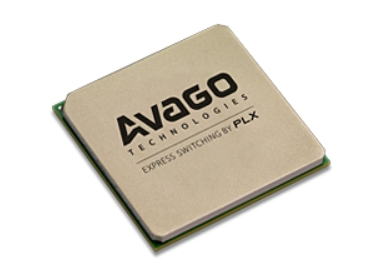

Broadcom（原PLX Technology）PEX8717是一款16通道、10端口的PCI Express Gen3交换芯片，单通道传输速率最高8 GT/s，支持原生x2链路，采用19×19mm FCBGA封装，典型功耗4.9W。
与同为16通道的PEX8718相比，PEX8717提供更多端口资源，适合需要连接多个PCIe设备、进行多端口扩展或实现多主机通信的系统。
1. PEX8717关键技术参数
| 参数 | 规格 |
|---|---|
| 制造商 | Broadcom（原PLX） |
| 产品系列 | ExpressLane PEX8700 |
| PCIe标准 | PCI Express 3.0 |
| PCIe通道数 | 16 Lanes |
| PCIe端口数 | 10 Ports |
| 单通道速率 | 8 GT/s |
| 支持链路宽度 | x1、x2、x4、x8 |
| 典型功耗 | 4.9W |
| 交换延迟 | 162ns（产品选型表） |
| DMA引擎 | 4通道 |
| NT端口 | 最多2个可配置 |
| SSC隔离 | 最多4个端口 |
| 工作温度 | 0℃～+70℃ |
| 封装 | 324-pin FCBGA |
| 封装尺寸 | 19×19mm |
| 产品状态 | Active（在产） |
2. PEX8717的10个PCIe端口如何分配？
PEX8717的主要特点是在16条PCIe通道资源内提供最多10个端口，支持原生x2链路，适合需要多个中低带宽下游连接的系统。
例如，原厂产品资料给出了以下单主机配置示例：
| 上行链路 | 下游链路配置 | 适用设计 |
|---|---|---|
| 1×x4 | 3×x4 | 三个x4设备扩展 |
| 1×x8 | 2×x4 | 较高带宽上行连接 |
| 1×x4 | 1×x4 + 2×x2 + 2×x2 | 混合宽度设备扩展 |
| 1×x8 | 1×x8 | 高带宽设备互连 |
注意：16 Lane是芯片的通道总数，10 Port是最大端口资源数量，两者不能直接相乘计算带宽。实际端口分配需要同时满足通道总量、端口配置和主机链路要求。
3. PEX8717与PEX8718有什么区别？
| 对比参数 | PEX8717 | PEX8718 |
|---|---|---|
| PCIe标准 | Gen3 | Gen3 |
| 通道数量 | 16 | 16 |
| 端口数量 | 10 | 5 |
| 典型功耗 | 4.9W | 2.9W |
| 工作温度 | 0℃～+70℃ | -40℃～+85℃ |
| 封装尺寸 | 19×19mm | 19×19mm |
| 选型重点 | 多端口扩展 | 工业温度、较低功耗 |
如果系统需要连接较多PCIe端点，例如多个SSD控制器、网络接口或其他PCIe外设，可以优先评估PEX8717。
如果仅需要少量端口，但要求-40℃～+85℃工业温度范围，可考虑PEX8718。
两款芯片虽然封装尺寸相同，但不能仅凭尺寸判断引脚兼容性或直接替换，必须核对原厂引脚定义、PCB设计和固件配置。
4. PEX8717完整订购型号
PEX8717是基础器件型号，实际采购时应进一步确认完整订购编号。
| 订购型号 | 说明 |
|---|---|
| PEX8717-BA80BC G | 原PLX产品资料列出的无铅版本 |
| PEX8717-CA80BC G | Broadcom渠道可查询的订购版本 |
| PEX8717-BA RDK | 开发评估套件，非量产芯片 |
注意：不同订购版本需要根据原厂文件及实物标签核对，不应仅凭PEX8717基础型号认定所有后缀均可互换。
5. PEX8717应用与采购注意事项
PEX8717可用于服务器PCIe扩展、存储系统、多设备互连以及需要多端口分配的通信设备。
采购或替换时建议重点核对：
完整型号： 确认BA80BC或CA80BC等订购后缀。
工作温度： 标准型号为0℃～+70℃，工业温度需求应重新选型。
端口配置： 根据主机上行带宽、设备数量及x1/x2/x4/x8链路要求确认。
替换兼容性： 不同PEX87xx器件不能仅凭通道数或封装尺寸直接替换。
深圳市立维创展科技有限公司提供Broadcom PEX8717系列芯片供货咨询及型号匹配服务。欢迎提供完整订购型号、采购数量和目标交期，以便核实库存及报价。
