晶振与COTS晶振的性能对比Q-Tech

　　一、核心对比：高可靠性 vs. COTS 振荡器

对比维度	高可靠性振荡器（Q-TECH）	COTS 振荡器
设计目标	极端环境（航天、高温井下等）100%可靠	低成本、通用场景
相位噪声/抖动	严格优化，避免PSK通信中的误码（如±7.5°相位容限）	统计偏差可能导致显著误码率
晶体安装	多种抗震方案（3/4点固定，太空级封装）	简单2点固定（如5x7mm封装易失效）
温度范围	-55°C至+125°C全范围启动（无冷启动问题）	低温启动故障率高
活动峰（Activity Dip）	通过晶体设计消除干扰模式	易受温度变化导致的频率漂移影响
生产与测试	全流程美国本土制造，MIL标准测试（如30天老化试验）	亚洲代工，测试标准宽松

　　二、高可靠性振荡器的关键技术

　　相位稳定性

　　相位偏差在倍频时会放大(如10MHz的10⁻³弧度偏差→10GHz时1弧度)，需低噪声设计。

　　示例：Q-Tech的振荡器通过晶体切割角度优化温度性能。

　　抗震设计

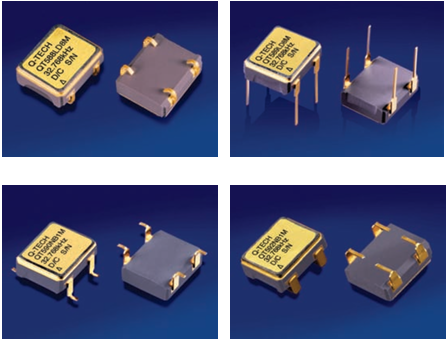

　　封装方案：TO/DIP(镍焊接)、SMD(桥式固定)、LCC(画框式固定)。

　　数据支撑：4点固定比COTS的2点固定抗冲击能力提升300%。

　　活动峰抑制

　　晶体振动耦合模式会导致电阻突变(温度系数-20ppm/°C)，Q-Tech通过设计消除。

　　三、制造与测试流程(MIL-PRF-55310标准)

　　100%全检项目(Group A)

　　电气测试(电压、波形、启动时间)

　　频率-温度稳定性(单度步进扫描)

　　过压生存性(120%额定电压)

　　抽样测试(Group C)

　　振动/冲击(非运行状态)

　　盐雾/湿热(MIL-STD-202)

　　老化测试(70°C连续30天)

深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
