Q-Tech超小型振荡器QTCC系列XO,QTCT系列TCXO,QTCV系列VCXO

发布时间：2025-07-07 08:45:17     浏览：1809

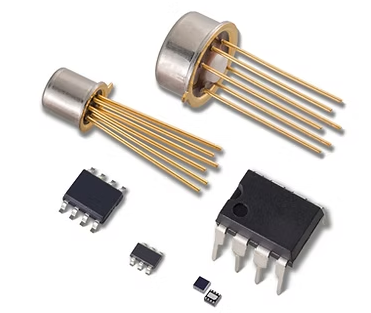

　　Q-Tech超小型高可靠性振荡器

Q-Tech超小型振荡器QTCC系列XO,QTCT系列TCXO,QTCV系列VCXO

　　1. 产品亮点

　　超小尺寸：最小封装仅 2.5×3.2mm，节省电路板空间。

　　军工级可靠性：工作温度 -55°C 至 +125°C，符合 MIL-PRF-55310 标准。

　　高性能：

　　TCXO 温补振荡器：稳定性达 ±0.5ppm。

　　XO/VCXO：支持 1.8V~5.0V 电压，频率覆盖 32.768kHz~1.5GHz。

　　2. 典型应用

　　军事/航天：雷达、卫星通信。

　　工业：5G基站、工业自动化。

　　医疗：便携式设备、高精度仪器。

　　3. 型号

Q-Tech
Dimensions
(mm)		Product
Type		LogicVoltageFrequency
Range		StabilityTypical Phase Noise
(100kHz)
QTCC2302.50x3.20x1.15
4 Pad		XOCMOS1.8 to 3.3Vdc625kHz to
133MHz		50ppm to
100ppm		-156 dBc/Hz
@80MHz
QTCC3503.20x5.00x1.20
4 Pad		XOCMOS1.8 to 5.0Vdc32.768kHz to
125MHz		20ppm to
100ppm		-158 dBc/Hz
@80MHz
QTCC5705.00x7.00x1.40
4 Pad		XOCMOS1.8 to 5.0Vdc1.544MHz to
190MHz		20ppm to
100ppm		-156 dBc/Hz
@100MHz
QTCC3563.20x5.00x1.20
6 Pad		XOLVDS
LVPECL		2.5 to 3.3Vdc25MHz to
250MHz		25ppm to
100ppm		-146 dBc/Hz
@100MHz
QTCC5765.00x7.00x1.50
6 Pad		XOLVDS
LVPECL		2.5 to 3.3Vdc25MHz to
250MHz		25ppm to
100ppm		-150 dBc/Hz
@100MHz
QTCC5785.00x7.00x1.50
6 Pad		XOLVDS2.5 to 3.3Vdc100MHz to
250MHz		25ppm to
100ppm		-155 dBc/Hz
@156.250MHz
QTCT2202.00x2.50x0.70
4 Pad		TCXOClipped Sine2.8 to 3.3Vdc10MHz to
52MHz		0.5ppm to
2.5ppm		-150dBc/Hz
@19.2 MHz
QTCT2302.50x3.20x0.90
4 Pad		TCXOClipped Sine2.8 to 3.3Vdc10MHz to
45MHz		1ppm to
2.5ppm		-150 dBc/Hz
@19.2MHz
QTCT2362.50x3.20x1.60
6 Pad		TCXOCMOS
LVDS
LVPECL		2.5 or 3.3Vdc10MHz to
1.5GHz		0.5ppm to
2.5ppm		-114dBc/Hz
@250MHz
QTCT3503.20x5.00x1.10
4 Pad		TCXOCMOS
Clipped Sine		3.3 to 5.0Vdc10MHz to
52MHz		0.5ppm to
2.5ppm		-156 dBc/Hz
-158 dBc/Hz
@12.8MHz
QTCT5705.00x7.00x1.90
4 Pad		TCXOCMOS
Clipped Sine		2.8 to 3.3Vdc5MHz to
52MHz		0.5ppm to
2.5ppm		-156 dBc/Hz
-153 dBc/Hz
@12.8MHz
QTCV3563.20x5.00x1.20
6 Pad		VCXOCMOS
PECL		3.3 to 5.0Vdc1MHz to
156.25MHz		25ppm APR to
100ppm APR		-157 dBc/Hz
@122.88MHz
QTCV5765.00x7.00x1.50
6 Pad		VCXOCMOS
PECL		3.3 to 5.0Vdc1MHz to
156.25MHz		30ppm APR to
100ppm APR		-155 dBc/Hz
-145 dBc/Hz
@61.44MHz

深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
