DELTA大电流功率电感器HCB1190,HCB1075N,HCB1380,HCB106480N,HCB1175

发布时间：2025-07-15 09:01:16     浏览：27

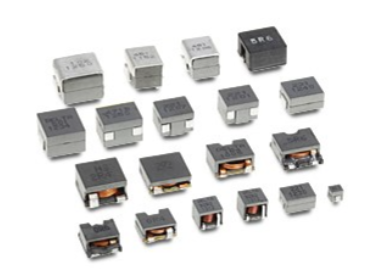

　　DELTA台达HCB系列是一组专为高电流、高密度电源应用而设计的 表面贴装(SMT)功率电感器，在 DC-DC 转换器、DC-AC 逆变器以及各类电源模块中被广泛采用。

DELTA大电流功率电感器HCB1190,HCB1075N,HCB1380,HCB106480N,HCB1175

型号电感量 L (μH)DCR (mΩ)Isat (A)Irms (A)尺寸 L×W×H (mm)
HCB106480N0.10–0.330.2929–95519.6×6.4×8.0
HCB11900.22–0.550.31–0.6328–7935–5011.2×11.2×9.0
HCB1075N0.115–0.310.2932–944110.4×8.0×7.5
HCB11750.12–0.500.245–0.4717–7637–5211.0×7.2×7.5
HCB118080S0.10–0.220.1757–1327910.8×8.0×8.0–8.1
HCB13800.21–0.500.165–0.3228–8045–6813.3×13.0×8.2

特性说明
高电流能力饱和电流（Isat）最高可达 132 A，有效电流（Irms）最高 79 A，适合大电流负载。
低轮廓高度 7.5 mm–9.0 mm，满足超薄电源设计需求。
磁屏蔽结构闭合磁路设计，显著降低 EMI，减少对周边元件的干扰。
低 DCR直流电阻低至 0.17 mΩ，减少导通损耗，提升系统效率。
RoHS 环保符合欧盟 RoHS 指令，可放心用于出口产品。
可选定制除标准型号外，台达提供电感量、尺寸、电流等参数定制化服务。

　　应用场景

　　服务器/数据中心 48 V → 12 V / 6 V 高功率 POL 转换器

　　基站电源 28 V/36 V 输入的隔离型砖块电源

　　车载 DC-DC 400 V/48 V → 12 V 电池管理系统

　　大功率 FPGA/GPU Vcore 供电模块

　　工业逆变器 DC-AC 功率级 LC 滤波

深圳市立维创展科技有限公司，授权代理销售DELTA台达电感产品系列，大量现货库存。
