Renaissance 3SMH8BM表面贴装环行器9-10GHz

发布时间：2025-05-07 09:10:48     浏览：257

Renaissance 3SMH8BM表面贴装环行器9-10GHz

　　产品概述

　　型号：3SMH8BM

　　用途：专为未来 X 波段雷达系统设计，适用于海军战舰，提供地平线搜索与跟踪、水面搜索与跟踪以及导弹通信链路。

　　应用场景：主要用于军事和海军雷达系统，满足严格的尺寸、重量和功率(SWaP)要求。

　　技术规格

　　频率范围：9 – 10 GHz

　　插入损耗：0.5 dB

　　驻波比：1.35:1

　　隔离度：20 dB

　　功率：

　　峰值功率：25W

　　平均功率：5W

　　工作温度范围：-40°C 至 +95°C

　　尺寸：0.350” x 0.358” x 0.191”

　　特点与优势

　　适应海洋环境：能够承受海洋环境的恶劣条件。

　　尺寸、重量和功率优化(SWaP)：专为满足军事应用的紧凑尺寸和低功耗要求设计。

　　低损耗：插入损耗低，确保信号传输效率。

　　高功率处理能力：能够承受高正向和反向功率。

　　温度稳定性：在较宽的温度范围内保持性能稳定。

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市立维创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

上一篇: 美国American Power Design(APD)高压电源模块DCDC转换器

下一篇: Ampleon射频功率放大器在5G中的独特优势

推荐资讯

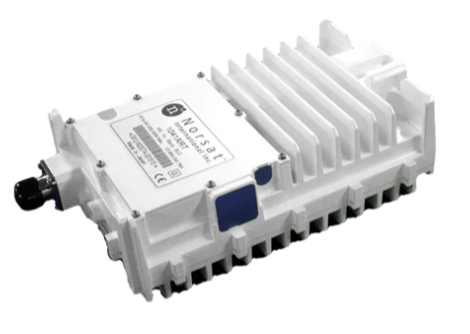

  • Norsat 1041XRTS KU波段BUC上变频器
