Renaissance 2SMH8NAH-2-ROHS X波段微型表面贴装环形器隔离器

发布时间：2025-04-16 09:09:45     浏览：1037

Renaissance 2SMH8NAH-2-ROHS X波段微型表面贴装环形器隔离器

　　产品概述

　　型号：2SMH8NAH-2-ROHS

　　用途：主要用于 X 波段下变频器，适用于航空航天和军事应用。

　　设计特点：该产品采用微型表面贴装设计，能够有效减少反射，提升系统级性能。

　　技术规格

　　频率范围：8.5 – 9.6 GHz

　　插入损耗：最大 0.5 dB

　　隔离度：20 dB

　　驻波比：最大 1.25:1

　　功率：0.25W(正向和反向)

　　工作温度范围：-40°C 至 +85°C

　　尺寸：0.350” x 0.457” x 0.191”

　　特点与优势

　　宽温度范围：适用于工业和军事级别的温度范围。

　　多种应用场景：适用于多种不同的应用需求。

　　高隔离度、低插入损耗：确保信号传输的高效性和稳定性。

　　紧凑尺寸：适合采用拾放式和回流焊接组装工艺。

　　数据支持：提供 S 参数数据和 DXF 模型，方便用户进行设计和集成。

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市立维创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

上一篇: Princeton Microwave PmT-F-1000 KA波段带阻滤波器

下一篇: Fischer MiniMax™ MR11WL08工业级连接器

推荐资讯

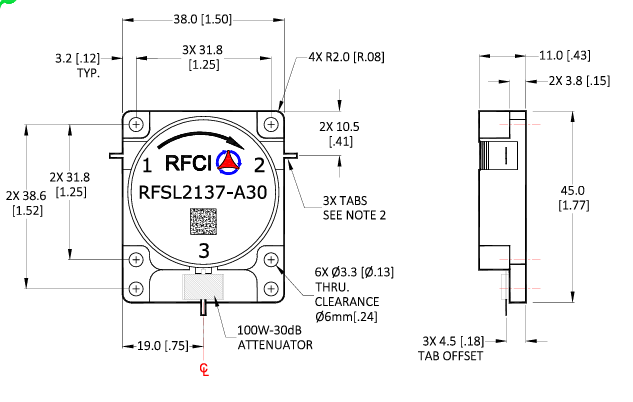

  • RFSL2137-A30连续波100W-30dB iso衰减器RFCI
    RFSL2137-A30连续波100W-30dB iso衰减器RFCI 2024-12-26 09:03:42

    RFSL2137-A30插入式法兰安装iso衰减器由RFCI公司生产，频率范围450 MHz至500 MHz，插入损耗典型值小于0.30 dB、最大值0.40 dB，隔离度最小20 dB、典型值大于22 dB等，功率容量100W连续波衰减功率，衰减30 dB ± 1 dB，工作温度-20°C至+85°C、存储温度-40°C至+95°C，适用于测试设备、通信系统和RFID系统等需精确控制信号强度的应用，设计能确保指定频率范围内稳定性能和高功率处理能力。

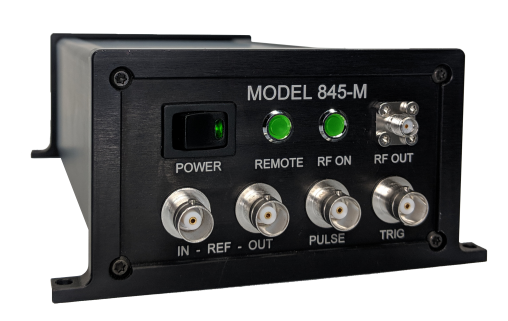

  • Model 845-M低噪声微波合成器BNC
