NXP恩智浦LX2160A,LX2120A,LX2080A多核处理器
发布时间:2025-04-11 09:04:14 浏览:3067

LX2160A是NXP公司Layerscape系列中性能最高的多核处理器,以下是关于该产品的详细介绍:
产品概述
核心架构:采用十六个Arm® Cortex®-A72 64位核心,结合FinFET工艺技术,实现低功耗与高性能的平衡。
应用领域:适用于5G数据包处理、网络功能虚拟化(NFV)、白盒交换、高性能工业计算机、机器学习和智能网卡等多种应用。
特征
16 个 Cortex-A72 CPU 内核,运行频率高达 2.2 GHz
18 MB 高速缓存/片上存储器
24 个 SerDes 通道,工作频率高达 25 GHz
多达 16 个以太网端口
支持的以太网速度包括每秒 1、2.5、10、25、40、50 和 100 Gb/秒
114 Gbps 第 2 层以太网交换机
多达 24 个 PCIe Gen3 通道,支持高达 x8 的端口
50 Gbps 安全加速器
100 Gbps 数据压缩/解压缩引擎
Layerscape LX2 系列比较表
| LX2160A | LX2120A | LX2080A | |
| 核心 | 16 | 12 | 8 |
| L2 缓存 | 8MB | 6MB | 8MB |
| SerDes | 24 | ||
| PCIe | 高达 6 个 Gen3 | ||
| DDR | 2 个 DDR4,高达 3200MT/s,256GB 容量 | ||
| Plat cache + PEB | 10MB | ||
| WRIOP | 16 个同步 MAC;最多 16 个 1GE、10 个 1/2.5/10GE、6 个 25GE 或 2 个 40/50/100GE 的组合;L2 交换速度高达 114Gbps | ||
| SEC | 高达 50Gbps | ||
| DCE | 高达 100Gbps | ||

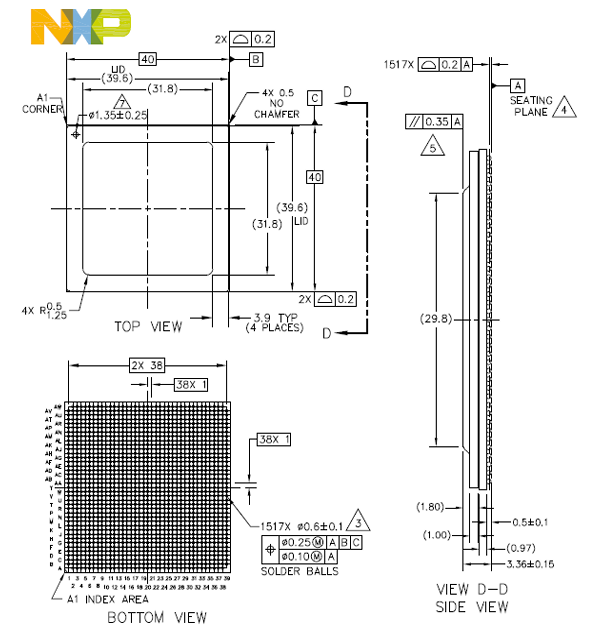

| 封装 | 40 x 40 mm,1517 引脚 | ||
NXP恩智浦是全球领先的半导体公司,拥有包括MCU微控制器在内的全面产品线,专广泛应用于汽车、工业与物联网等领域,立维创展优势代理分销NXP的MCU产品,欢迎了解。
