LA9310S7S11AA可编程基带处理器NXP恩智浦
发布时间:2024-11-12 10:59:07 浏览:394
Layerscape Access LA9310是一款集成ADC/DAC的数字信号处理器,专为5G基础设施、数字前端(DFE)和网络边缘定制通信系统的物理层设计。它以低成本、低功耗和强大的可编程信号处理能力,成为替代昂贵FPGA的理想选择,尤其适用于网络监听、小型无线电单元和中继器等场景。
主要特点包括:
ADC/DAC接口:支持零中频(zero-IF)I/Q接口,适合sub-6GHz和有限带宽毫米波应用。
VSPA DSP:NXP的VSPA DSP实现数字域中的样本级基带处理,增强软件定义无线电的灵活性。
核心配置:包含一个VSAP第二代16AU DSP,运行频率高达614MHz(约80 GFLOP)和一个高达307MHz的M4 32b Arm内核。
连接和I/O:1个PCIe Gen3通道,5个{I+Q} ADC,每个采样率高达153Msps,以及1个{I+Q} DAC,采样率同样高达153Msps。
前向纠错:加速专有通信协议的前向纠错。
数据移动:内置DMA,用于内部和主机端数据移动。
低速I/O和RFIC控制:包括具有4个片选功能的通用单通道SPI,轻量级LVDS通信协议,I²C控制器,串口和JTAG。

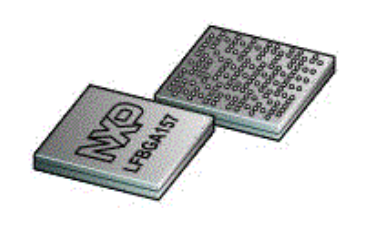

封装:8mm x 8mm小型封装。
功耗:在105C时最大总功率为1.5W。
零件编号:LA9310S7S11AA和LA9310X7S11AA。
LA9310以其高性能和灵活性,为5G和定制通信系统提供了一个高效能的解决方案。NXP恩智浦是全球领先的半导体公司,拥有包括MCU微控制器在内的全面产品线,专广泛应用于汽车、工业与物联网等领域,立维创展优势代理分销NXP的MCU产品,欢迎了解。
