KU PA 014018-50 HY RF功率放大器Kuhne

发布时间:2025-03-17 09:25:12     浏览:255

KU PA 014018-50 HY RF功率放大器Kuhne

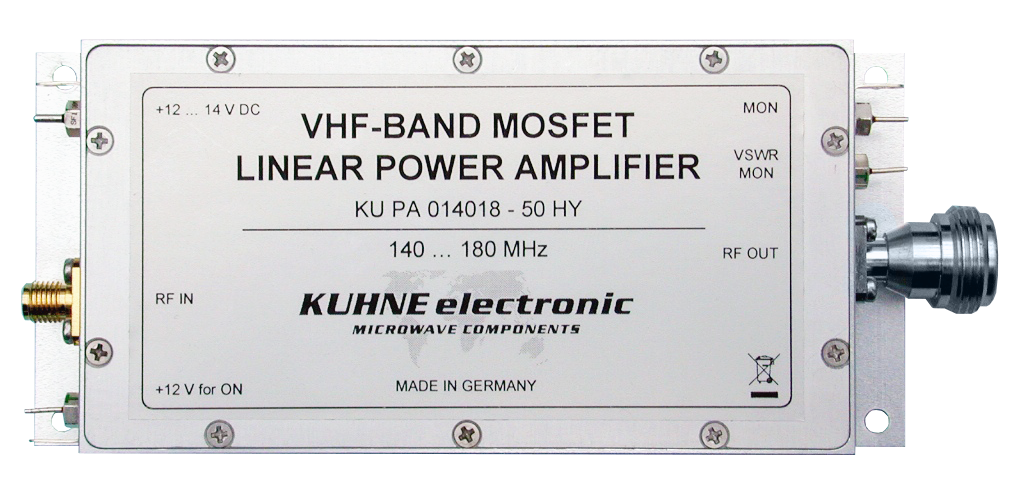

       Kuhne KU PA 014018-50 HY RF功率放大器

  技术规格

  频率范围:140 MHz 到 180 MHz

  输入功率:

  P3dB 输入功率:最小 +12 dBm

  最大输入功率:+17 dBm

  输出功率:

  P3dB 输出功率:典型值 47 dBm,最小值 46.5 dBm

  功率:典型值 50 W,最小值 45 W

  增益:

  小信号增益:典型值 36 dB,最小值 34 dB

  增益平坦度:典型值 ±3 dB

  谐波抑制:典型值 50 dB @ 47 dBm

  互调失真(IM3):最小值 20 dBc @ 43 dBm PEP

  效率:最小 30% @ 47 dBm(连续波)

  输入反射损耗(S11):典型值 10 dB

  电源:

  开启电压:+12 V DC

  供电电压范围:+12 V DC 到 +14 V DC

  静态电流:典型值 4 A

  P3dB 时的电流消耗:最大 12 A

  功率检测:

  前向功率检测:有(二极管检测器)

  反射功率检测:有(二极管检测器)

  工作温度范围:-20°C 到 +55°C

  负载驻波比(VSWR):最大 1.8:1

  连接器:

  输入:SMA 雌头 / 50 欧姆

  输出:N 型雌头 / 50 欧姆

  外壳:铣削铝

  尺寸:130 mm x 60 mm x 20 mm

  重量:270 g(典型值)

  特点

  内置低通滤波器,实现良好的谐波抑制

  反向极性保护

  提供前向和反射功率检测的监控输出

  应用

  模拟传输系统

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市立维创展科技有限公司,优势代理销售Alaris Kuhne产品,欢迎咨询。
