WD30512M,WD30512XM宽带VHF/UHF车载天线Alaris Kuhne

发布时间：2024-10-25 08:51:46     浏览：715

　　WD30512M 和 WD30512XM 是两款专为车辆安装设计的坚固耐用且高性能的VHF/UHF偶极天线。这些天线在整个30至512 MHz的频率范围内提供有效覆盖，非常适合用于最新的JTRS(联合战术无线电系统)和现代软件定义无线电(SDR)设备。

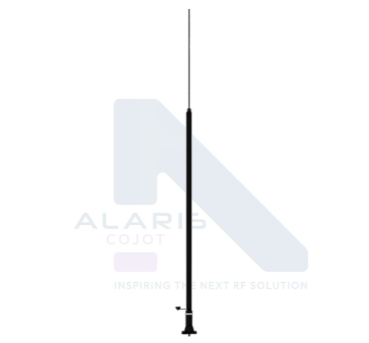

WD30512M,WD30512XM宽带VHF/UHF车载天线Alaris Kuhne

　　产品特性

　　频率范围：30 - 512 MHz。

　　无源匹配：简化了天线系统的配置，无需额外的匹配网络。

　　名义垂直极化：确保天线在垂直方向上的最佳接收效果。

　　偶极天线类型：经典的天线设计，提供全向辐射模式，适用于全方位覆盖。

　　驻波比：≤ 3.5(在95%的指定频率范围内)，确保高效的信号传输和低损耗。

　　标称阻抗：50 Ω。

　　功率等级：标准型号为50 W，而WD30512XM的高功率变体额定功率高达80 W。

　　标准颜色：黑色。

　　辐射器设计：

　　- 上部：钢鞭天线。

　　- 下部：雷达罩保护。

　　尺寸和重量：

　　- 高度：2990 mm。

　　- 重量：3.7 kg。

　　安装说明

　　射频连接：女式N型连接器，通用性强，易于与各种无线电设备连接。

　　安装方式：可安装在直径40 - 60 mm的桅杆上。

　　多用途概念：支持COJOT多用途概念，同一辐射器可用于车辆和桅杆安装。

　　简易拆卸：钢鞭可以轻松地无需任何工具临时拆卸，便于在需要时进行快速更换或维护。

　　环境规格

　　工作温度范围：-40 ... +55 ºC，适用于各种气候条件下的户外使用。

　　存储温度范围：-40 ... +85 ºC，确保在极端温度下也能安全存储。

　　湿度、冲击、随机振动、吹雨、水浸：均符合MIL-STD-810标准，确保在恶劣环境下的可靠性和耐用性。

　　风速：可承受高达160 km/h的风速，适合在多变的户外环境中使用。

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市立维创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。
