FBC-28-FB:26.5-40GHz频率抑制转换器

发布时间:2025-02-24 09:03:10     浏览:1795

  Farran Technology提供的FBC系列下变频器用作噪声系数测量测试系统的频率扩展器。FBC-FB-XX是一个完整的系统,可以基于Agilent N8975A噪声系数分析仪(NFA)或X系列信号分析仪(配备Option N9069A)构建。该系统允许用户扩展NFA的频率范围,以便在覆盖Ka、U、V、E、W波段(26.5-110 GHz)的设备上进行准确的噪声系数测量,当与Agilent E8247C信号发生器(或等效设备)一起使用时。FBC-28-FB覆盖完整的Ka波段26.5 - 40 GHz,并内置内部LO,因此无需外部信号发生器即可运行。

FBC-28-FB:26.5-40GHz频率抑制转换器

  特点

  全频段噪声系数测量

  兼容Agilent NFA

  兼容具有噪声系数特性的Agilent PXA

  低噪声系数,确保高系统精度

  方便的包装,以匹配VNA频率扩展

  应用

  噪声系数测量系统的频率扩展器

  通信

  OEM测试仪器

  EW和ECM系统

  雷达前端

  规格

  系统工作频率:26.5至40 GHz

  系统转换增益:+10 dB

  系统噪声系数:15至18 dB

  中频输出频率:4.5至18 MHz

  测试端口损伤电平:+5 dBm

  测试端口接口:WR-28 UG-599/U

  本地振荡器连接器:SMA 3.5 mm (F)

  电源要求:240/110 V AC

  重量:3.5 kg

  尺寸:288 x 120 x 90 mm(长 x 宽 x 高)

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司,主要为国防、太空和航空市场提供广泛的产品线,包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等,频率覆盖从18 GHz至110 GHz。深圳市立维创展科技有限公司优势供销Renaissance/HXI产品,欢迎咨询了解。

推荐资讯

  • HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手动波导开关
    HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手动波导开关 2025-01-21 08:40:30

    HMSW系列提供高精度手动波导开关解决方案,适用于测试和测量等需在不同端口连接或隔离的应用,频率覆盖18 GHz到110 GHz,能适应多种波导尺寸。其技术特点包括频率覆盖多波段、低插入损耗(最大0.4 dB)、高隔离度(最小60 dB)、优良VSWR(典型1.15:1)、精确机械索引(8个45度位置)、3通道转子设计。应用场景涵盖测试和测量设备、雷达系统(信号路由和隔离)、通信系统(信号切换和分配 )。

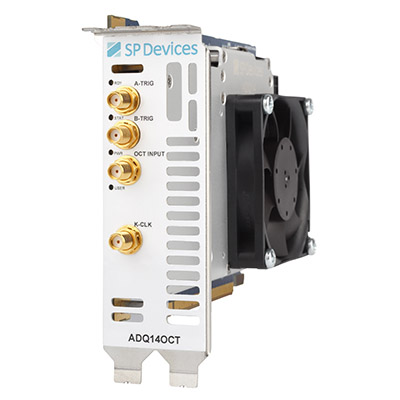

  • Teledyne SP Devices控制和采集软件Digitizer Studio
