HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手动波导开关

发布时间：2025-01-21 08:40:30     浏览：435

　　HMSW系列提供了一种高精度的手动波导开关解决方案，适用于需要在不同端口之间进行连接或隔离的测试和测量应用。这些开关覆盖广泛的频率范围，从18 GHz到110 GHz，能够适应多种波导尺寸，从WR-42到WR-10。

HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手动波导开关

Frequency bandKKaQUVEW
Frequency Range(GHz)18-26.526.5-4033-5040-6050-7560-9075-110
Waveguide SizeWR-42WR-28WR-22WR-19WR-15WR-12WR-10
Insertion Loss(dB,max)0.4 0.4 0.5 0.5 0.6 0.7 0.8
Isolation(dB,min)60
VSWR(typ)1.15:1
Dimension"A"
(inches/mm)		0.74/18.70.73/18.50.72/18.30.71/18.00.7/17.80.69/17.50.68/17.2

　　技术特点

　　频率覆盖广泛：覆盖K、Ka、Q、U、V、E、W等多个波段。

　　低插入损耗：在各个频率带中，插入损耗低至0.4 dB(最大值)。

　　高隔离度：最小隔离度达到60 dB。

　　优良的VSWR：典型电压驻波比为1.15:1。

　　精确的机械索引：提供8个45度位置的精确索引。

　　3通道转子设计：允许在任意两个端口之间进行连接或隔离。

　　应用场景

　　测试和测量：适用于需要精确控制波导信号路径的测试和测量设备。

　　雷达系统：在雷达系统中，用于信号的路由和隔离。

　　通信系统：在通信系统中，用于信号的切换和分配。

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市立维创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

上一篇: Statek CXOXULPHT 32.768kHz表面贴装振荡器

下一篇: Safran STIM380H小型战术级非GPS惯性测量单元(IMU)

推荐资讯

  • HXI：高科技电子解决方案的领导者
    HXI：高科技电子解决方案的领导者 2024-12-02 09:39:38

    HXI, LLC，作为Renaissance Electronics & Communications的子公司，专注于高科技领域的先进电子解决方案。其市场覆盖太空、国防、无线/电信和医疗等多个关键领域，主要服务于国防、太空、商业和电信客户。产品线包括多芯片模块、集成组件、雷达前端、太空认证组件等，特点是广泛的频率范围、多样化的设计和接口选项。主要产品系列有低噪声放大器、功率放大器、频率倍增器等，广泛应用于汽车雷达测试、5G开发、雷达前端集成等领域。此外，HXI还提供定制解决方案，并制定了包括Ka波段转换器、5G应用组件等在内的技术路线图，致力于成为全球领先的高科技电子解决方案提供商。

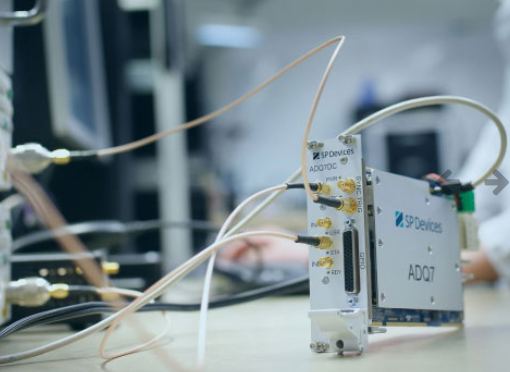

  • Teledyne SP Devices医学影像成像流式细胞术
