BNC866-M紧凑型40G频率合成器

发布时间：2025-02-07 08:47:16 浏览：2016

　　Model 866-M是一款紧凑型频率合成器，用于生成精确和稳定的连续波(CW)和脉冲形式的频率信号，频率范围从1 MHz到40 GHz。该设备具有快速切换时间(50 μs)、输出功率范围从-20到+25 dBm，并表现出卓越的相位噪声性能，例如在10 GHz和20 kHz偏移处测量为-127 dBc/Hz。

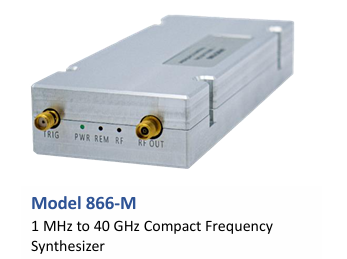

BNC866-M紧凑型40G频率合成器

　　产品特点

　　紧凑设计：尺寸为6.5 x 2.4 x 1英寸(165 x 60 x 26 mm)，重量不到1.3磅，功耗低至23 W，仅需被动冷却。

　　以太网通信端口：用于远程连接到PC，通过标准SCPI命令控制GUI软件。

　　外部参考：可以接收和提供100 MHz或1 GHz的外部参考。多个单元可以相位同步，其中一个单元作为主单元，其他作为从单元，实现多通道相位相干输出。

　　应用广泛：适合作为低相位噪声系统时钟或参考源，以及在雷达、电子战、量子计算等多通道相位相干配置中使用。

　　输出功率

Signal Specifications
PARAMETER	MIN	TYPICAL	MAX	NOTE
Frequency Range	1MHz		40 GHz
Frequency Resolution		0.001 Hz		GUISWsetting resolution
Phase Adjustment Range	O deg		360 deg
Phase Resolution		0.1 deg
Switching Speed		500 μs 50μs	85μs	Option FS
Frequency Reference
PARAMETER	MIN	TYPICAL	MAX	NOTE
Internal reference frequency		100 MHz
Calibrated accuracy of int.reference		±30 ppb		Calibrated at 23±3℃
Temperaturestability(0 to 50°C)			±100 ppb
Aging 1”year			500 ppb
Aging per day			5 ppb	After 30 days operation
Warm-Up time		5 min
Reference frequency input	100 MHz,1 GHz
Referenceinput level 100 MHz 1GHz	-5 dBm -5 dBm		+10 dBm +10 dBm
Referenceinput impedance		500
Reference frequency output	100 MHz,1 GHz			100 MHz reference out not possible when using 1 GHz external reference
Output power 100 MHz 1GHz	0 dBm -1 dBm		5 dBm 5 dBm
Referenceoutput impedance		500
Multi-Channel configurability
Recommended configuration	One master and multiple slave units are synchronized by the common 1 GHz reference from the master unit
Relative phase stability among the multi-channels(phase coherence)		15 mrad		@5GHzover 5 hours

　　输出功率范围：

　　< 1 GHz：-10 dBm到24 dBm

　　1 GHz到18 GHz：-10 dBm到25 dBm

　　18 GHz到23 GHz：-10 dBm到23 dBm

　　23 GHz到32 GHz：-20 dBm到21 dBm

　　32 GHz到40 GHz：-20 dBm到17 dBm

　　功率分辨率：0.5 dB

　　相位噪声

　　1 GHz载波：

　　10 Hz偏移：-87 dBc/Hz到-80 dBc/Hz

　　1 kHz偏移：-130 dBc/Hz到-125 dBc/Hz

　　100 kHz偏移：-145 dBc/Hz到-140 dBc/Hz

　　10 MHz偏移：-155 dBc/Hz到-150 dBc/Hz

　　10 GHz载波：

　　10 Hz偏移：-66 dBc/Hz到-60 dBc/Hz

　　1 kHz偏移：-113 dBc/Hz到-108 dBc/Hz

　　100 kHz偏移：-129 dBc/Hz到-124 dBc/Hz

　　10 MHz偏移：-138 dBc/Hz到-133 dBc/Hz

Berkeley Nucleonics Corporation(BNC)自1963年成立以来，专注于设计和制造高性能射频和微波产品，提供脉冲发生器、延迟发生器、任意波形发生器和数字延迟脉冲发生器等在内的多种高精度电子仪器，广泛应用于实验室测试、科学研究、雷达和通信系统等领域。立维创展代理分销BNC产品，欢迎咨询。
