Ampleon CLL3H0914L-700和CLL3H0914LS-700 RF GaN-SiC HEMT功率晶体管

发布时间：2025-01-03 08:54:49     浏览：352

　　Ampleon公司的CLL3H0914L-700和CLL3H0914LS-700是700W内部预匹配的RF GaN-SiC HEMT功率晶体管，适用于0.9 GHz至1.4 GHz的频率范围。这些设备提供了出色的效率、热阻和坚固性，适用用于航空电子应用。

Ampleon CLL3H0914L-700和CLL3H0914LS-700 RF GaN-SiC HEMT功率晶体管

　　关键特性：

　　频率范围：0.9 GHz至1.4 GHz

　　输出功率：在1200 MHz、1300 MHz和1400 MHz时，输出功率分别为850 W、750 W和750 W

　　功率增益：在上述频率下，功率增益均为16.0 dB

　　漏极效率：在1200 MHz时为62%，1300 MHz时为71%，1400 MHz时为68%

　　输入回波损耗：在1200 MHz时为-12 dB，1300 MHz时为-16 dB，1400 MHz时为-15 dB

　　热阻：从活性芯片通道到外壳的瞬态热阻在不同条件下从0.12 K/W到0.24 K/W不等

　　漏源电压：最大150V

　　栅源电压：-8V~2V

　　正向栅极电流：36mA

　　储存温度：-65℃ ~+150℃

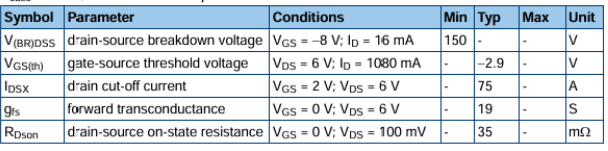

　　直流特性：

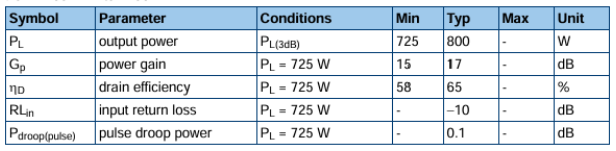

　　射频特性：


　　测试信息：

　　CLL3H0914L-700和CLL3H0914LS-700能够承受VDS = 50 V;f = 1300mhz额定负载功率在射频开发板上使用脉冲连续射频信号。

Ampleon是一家全球领先的射频和功率半导体解决方案提供商，提供包括射频功率放大器、收发器、射频开关、驱动电路和功率控制器等在内的广泛产品线，适用于4G LTE、5G NR基础设施、广播、工业等多个领域，深圳市立维创展科技有限公司优势分销Ampleon产品线，欢迎咨询了解。

上一篇: Wi2Wi VNO5系列温控晶振(OCXO)

下一篇: D01PB406MRT,D01PB904FRUTAH圆形塑料连接器Hypertronics现货

推荐资讯

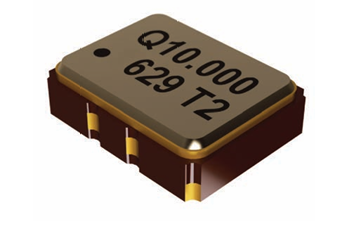

  • PE7-T-50000X-M-C-A-2-R-X时钟振荡器PDI(Wi2Wi)
    PE7-T-50000X-M-C-A-2-R-X时钟振荡器PDI(Wi2Wi) 2024-08-07 09:36:08

    PDI的PE7系列高性能时钟振荡器，频率40-200 MHz，尺寸紧凑7.00x5.00x1.80 mm，适用于-55°C至+125°C的工作温度，电源电压2.5V或3.3V，支持LVPECL输出，集成相位抖动0.2ps，相位噪声-138 dBc/Hz @ 10 KHz，广泛应用于医疗、航空航天和通信系统。

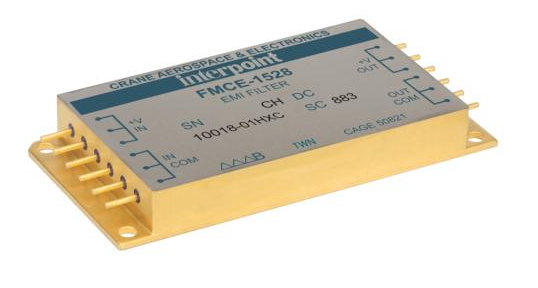

  • FMCE-1528 EMI滤波器Interpoint
