这款HXI 8300雷达前端适用于需要超宽带、全相干、线性化FMCW雷达系统的场合。

　　核心特性：

　　全相干：雷达前端是全相干的。

　　闭环线性化：提供闭环线性化处理。

　　频率范围：70-77 GHz的FM扫描带宽。

　　支持模块：标准情况下支持同时8个发射(Tx)和接收(Rx)模块，任意组合，最远可达10英尺;可选情况下支持64个模块，最远可达20英尺。

　　多照明和多视角：支持同时多照明和多视角。

　　技术规格：

　　RF输出频率扫描：70 - 77 GHz。

　　RF输出(天线注入)功率：典型7 dBm(5 mW)，最低可提供至20 dBm(100 mW)。

　　带外杂散：最大-55 dBc。

　　FM扫描线性度：大于99.99%。

　　FM扫描波形：固定对称三角波形。

　　FM扫描时间：164微秒，上下坡时间固定。

　　接收噪声系数：典型9 dB，可提供更低噪声系数。

　　接收(-1 dB)输入压缩点：典型0 dBm。

　　接收输入损伤水平：大于10 dBm。

　　接收RF/视频增益：名义17.5 dB，视频放大器驱动50Ω负载。

　　接收视频输出频率范围：1 - 10 MHz，-0.8 dB带宽，可提供其他带宽。

　　接收视频输出与目标范围：285 kHz/m。

　　接收I/Q相位平衡：典型±3度，覆盖工作温度范围。

　　接收I/Q幅度平衡：典型±0.2 dB，覆盖工作温度范围。

　　LOM参考输出：100 MHz @ 0 dBm，来自低噪声恒温晶体振荡器。

　　LOM SYNC输出(模拟)：0-1V峰值至50Ω，50%占空比方波，Rs = 50Ω;与FM扫描上下坡同步;1V ↔ 上坡。

　　LOM SYNC输出(数字)：0-5V峰值，TTL兼容，50%占空比，Rs = 50Ω;与FM扫描上下坡同步;TTL "1" ↔ 上坡。

　　Tx/LOM和Rx/LOM电缆：7英尺长;0.085英寸直径半刚性SMA-M连接;随模块提供。

　　天线接口：WR-12, UG387/U。

　　工作环境温度：0至+50°C，可提供更宽范围。

　　存储温度：-20至+75°C。

　　湿度(操作/存储)：最大95% RH，非凝结。

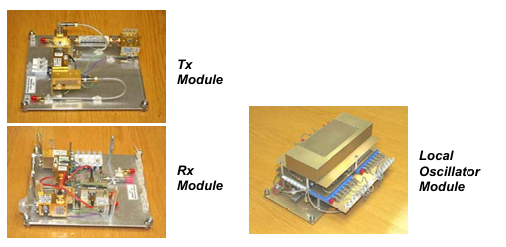

　　尺寸：Rx模块约6"W x 8"L x 3"H;Tx模块约6"W x 8"L x 3"H;LOM约12"W x 12"L x 6"H;均提供小型化版本。

　　重量：Rx模块约2.2磅;Tx模块约1.5磅;LOM约16磅;均提供更轻版本。

　　直流输入功率：Rx模块+12V @ 210 mA +7.5V @ 355 mA +5V @ 90 mA -7V @ 35 mA每个模块;提供更低功率版本。Tx模块+7.5V @ 520 mA每个模块;提供更低功率版本。LOM+15V @ 60 mA +12V @ 1,360 mA +7.5V @ 1,490 mA +5V @ 520 mA -15V @ 111 mA;提供更低功率版本。
