PDI V29-T-25000X-C-B-B-3-R-X压控晶体振荡器VCXO

  PDI VC29 系列电压控制晶体振荡器(VCXO),它提供了在苛刻环境下的精确频率输出,适用于需要低噪声、低抖动和高振动环境下高性能的应用场景。以下是产品的主要规格和特性:

  产品概览

  外形尺寸:14.001 x 9.10W x 4.70H (mm)

  频率范围:0.7500 MHz 至 160.0000 MHz

  输出模式:TTL/CMOS 或 LVCMOS

  频率稳定性:±25 ppm、±50 ppm 或其他定制选项

  工作温度:-40°C 到 +85°C,可选 0°C 到 +70°C

  供电电压:3.3V 或 5.0V

  封装:带卷轴的封装,适合自动化生产

  关键性能参数

  1. 频率调整:支持 ±50 至 ±150 ppm 的绝对调频范围(控制电压 0.5 至 4.5V)。

  2. 噪声特性:在典型频率 38.4 MHz 下,1 kHz 偏移时的相位噪声为 -112 dBc/Hz,10 kHz 偏移时为 -140 dBc/Hz。

  3. 启动时间:最大 10 ms。

  4. 输出电压水平:根据高低电平范围,最高输出可达 Vcc 的 90%。

  5. 电流消耗:频率低于 30 MHz 时为 25 mA,高于 70 MHz 时为 60 mA。

  引脚定义与封装

  该产品有 4-引脚和 6-引脚两种配置,具体引脚分配如下:

  4-引脚配置:电压控制、接地/外壳、输出、供电电压。

  6-引脚配置:除了4-引脚的基础功能外,还包括禁用功能(Tri-state)。

  包装和机械特性

  使用 黑色导电聚苯乙烯材料 进行包装。

  每一卷包含相应的规格贴片,满足 EIA-481 标准的要求,支持自动贴片机操作。

  包装带宽 24 毫米,孔距精度为 ±0.008 英寸,确保包装的可靠性和定位精度。

  认证

  该产品符合 RoHS 和 REACH 标准,环保无害,并且符合 ISO-14001 质量管理体系。

  应用场景

  PDI VC29 系列适合高精度、抗干扰要求较高的场景,比如通信设备、精密仪器、工业自动化设备等。

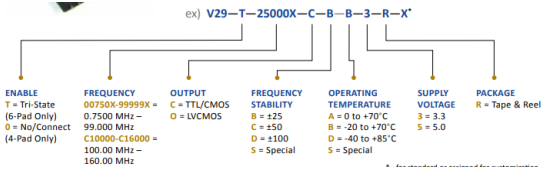

订购指南:

PDI V29-T-25000X-C-B-B-3-R-X压控晶体振荡器VCXO 订购指南
