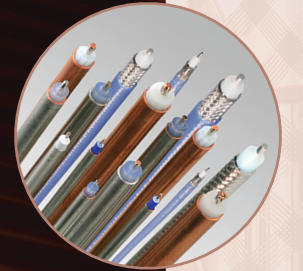

EZ-PT86相位稳定同轴电缆EZ Form Cable

发布时间：2024-11-06 09:14:21     浏览：1078

EZ-PT86相位稳定同轴电缆EZ Form Cable

　　特点与优势：

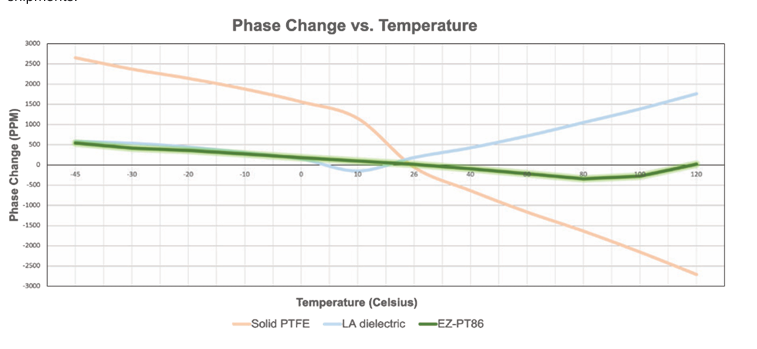

　　出色的温度相位稳定性

　　没有标准介质中发现的“特氟龙™膝”效应

　　提供铜或铝护套

　　提供多种镀层选项

　　提供.086英寸配置的定制电缆组件

　　提供.086英寸半刚性散装电缆

　　AS9100D认证：

　　EZ Form Cable 的 EZ-PT86 相位稳定半刚性电缆是该公司在半刚性电缆技术上的最新突破。该产品已通过AS9100D认证，确保其符合航空航天和国防工业的高质量标准。

　　机械特性：

　　内导体直径：0.0226英寸

　　介质直径：0.065英寸

　　外导体直径：0.086英寸

　　内弯曲半径：最小0.250英寸

　　重量：每100英尺1.4磅

　　工作温度：-55°C至+125°C

　　电气特性：

　　特性阻抗：标称50欧姆

　　传播速度：标称81%

　　介质常数：1.47

　　耐电压：5000Vrms

　　电晕熄灭电压：1500Vrms

　　最大工作频率：79GHz

  Typical Attenuation and Power
Frequency(GHz)db/100 ftPower(watts CW)
0.5 14.7 300
1.0 21.1 235
5.0 49.9 105
10.0 73.4 73
18.0 102.9 54



Part NumberOuter Conductor MaterialPlating
EZ-PT86CopperN/A
EZ-PT86-SPCopperSilver
EZ-PT86-TLCopperTin-lead
EZ-PT86-TPCopperTin
EZ-PT86-AL-SPAluminumSilver
EZ-PT86-AL-TLAluminumTin-lead
EZ-PT86-AL-TPAluminumTin

EZ Form 电缆提供一流的客户服务，灵活且反应迅速，从快速报价到业内最短的交货时间。

深圳市立维创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

上一篇: Vishay CBA3750CLAKWS薄膜二进制MOS电容器

下一篇: HXI HST62法兰波导18-220GHz

推荐资讯

  • Glenair 806系列多端口射频圆形连接器
    Glenair 806系列多端口射频圆形连接器 2024-06-12 09:56:23

    Glenair的806系列多端口射频圆形连接器专为军事和工业应用设计，提供1至29个触点，尺寸可选8、12或16。型号包括806-072插头连接器、806-073壁挂式插座、806-079直插式插座、806-080锁紧螺母插座、806-083-02密封隔板直通式进料式面板安装、806-083-07密封隔板直通式进料式锁紧螺母支架、806-083-13密封隔板直通式进修式焊接安装。

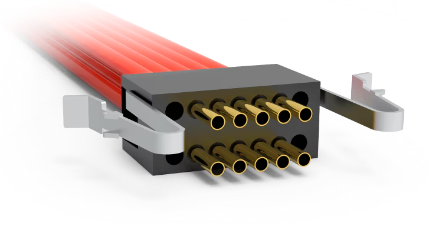

  • Airstrip系列微型条形板安装连接器AirBorn
