Vishay CBA3750CLAKWS薄膜二进制MOS电容器

发布时间：2024-11-06 09:09:59     浏览：710

　　Vishay CBA系列MOS电容器包含四个不同容量的电容器，容量以二进制增量配置，允许用户在值选择上有很多选择。该系列有两种版本：一种总电容为3.75 pF，另一种总电容为15 pF。

Vishay CBA系列薄膜二进制MOS电容器

WV(DC)VALUES        AND        TOLERANCES
CAPACITOR MODELCBA 3.75 pFCBA 15 pFUNIT
Case Slze0203 0203
Total Capacitance3.75 15 pF
Capacitance Values0.25,0.50,1.0,2.01.0,2.0,4.0,8.0pF
Tolerance±25±10%
DC Working Voltage100 30 V

　　产品特点：

　　可进行线焊

　　用户可自行选择电容器的值

　　四个电容器共用一个连接

　　电容范围：0.25 pF至15 pF，以二进制增量递增

　　介质材料：二氧化硅

　　芯片尺寸：0.019" x 0.030"(约0.48 mm x 0.75 mm)

　　基板材料：带有金背衬的硅

　　应用领域：

　　CBA系列电容器设计用于混合封装，其中微波电路需要微调。通过选择所需电容的焊盘并使用传统线焊技术来实现。

　　电气规格：

　　电容范围：0.25至15 pF

　　最大工作电压：100V

　　25°C时的峰值电压：工作电压的1.5倍

　　1kHz、1VRMS、25°C时的介电损耗因数：最大0.1%

　　1mHz、50mVRMS、25°C时的Q值：至少1000

　　从-55°C至+150°C的温度系数(TCC)：+15 ± 25 ppm/°C

　　工作电压下25°C时的绝缘电阻：至少10^9 Ω

　　工作温度范围：-55至+150°C

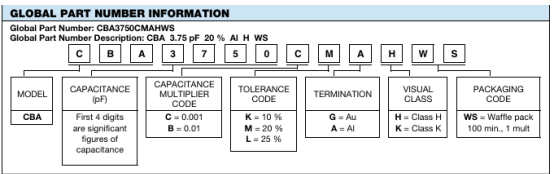

订购指南：


型号：

CBA3750CLAKWS

CBA3750CLGHWS

CBA1500BKGHWS

CBA7500CLAHWS

CBA3750CMAHWS

CBA3750CLAHFW

CBA1101500BKFW

CBA0141500BKWS

CBA0023750CLWS

CBA3750CLGKWS

CBA3750CLAHWS

CBA1500BKGKWS

CBA1500BKAKWS

CBA1500BKAHWS

CBA1500BKAHFW

CBA3750CLAHHW

CBA3450CLAHHW

CBA1101500BKWS

CBA0561500BKWS

CBA0193750CLWS

上一篇: Broadcom PEX88048：50通道PCIe Gen 4.0交换机

下一篇: EZ-PT86相位稳定同轴电缆EZ Form Cable

推荐资讯

  • MxL83411四通道差分线RS-485/RS-422接收器MaxLinear
    MxL83411四通道差分线RS-485/RS-422接收器MaxLinear 2024-12-17 09:48:23

    MxL83411是一款集成四通道差分线RS-485/RS-422接收器，专为恶劣工业环境设计，支持高达10Mbps的数据速率。它符合TIA/EIA-485A和EIA/TIA-422B标准，具有3.3V至5V的电源电压、扩展的工作温度范围、宽广的共模范围和故障安全型开路接收器输入。该设备提供强大的系统保护，包括±2kV EFT、±8kV ESD触点和±15kV ESD人体模型。其优势包括高通信速度、宽输入电压范围、低传播延迟、多种封装选项和全局使能功能，适用于工业控制、电信、电机驱动、智能电网和工业运输等多种应用。

  • DEI ARINC 429收发器
    DEI ARINC 429收发器 2021-05-06 16:51:57

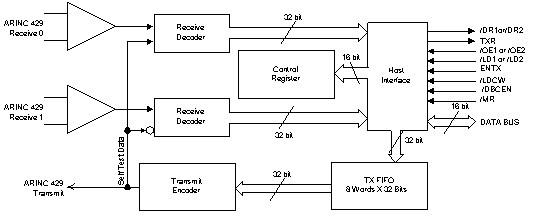

    DEI ARINC 429​收发机提供标准规定航空电子型串行通信数字数据总线和16位宽数字数据总线相互之间的协议端口。接口电路由一个具有两个独立接收通道的单发射机、一个FIFO缓冲器和一个主机可编程控制寄存器组合而成，适用于选择操作选择项。DEI ARINC 429收发机还包括一个自测试选择项，其中数据从发送方打包到接收方。需要一个单线驱动机械设备，例如DEI107XA或DEI5X7X系列，向发送方输出ARINC429数据。
