Kuhne KU PA 125160 - 45 A功率放大器1250-1600MHz

发布时间：2024-10-11 09:59:30 浏览：1473

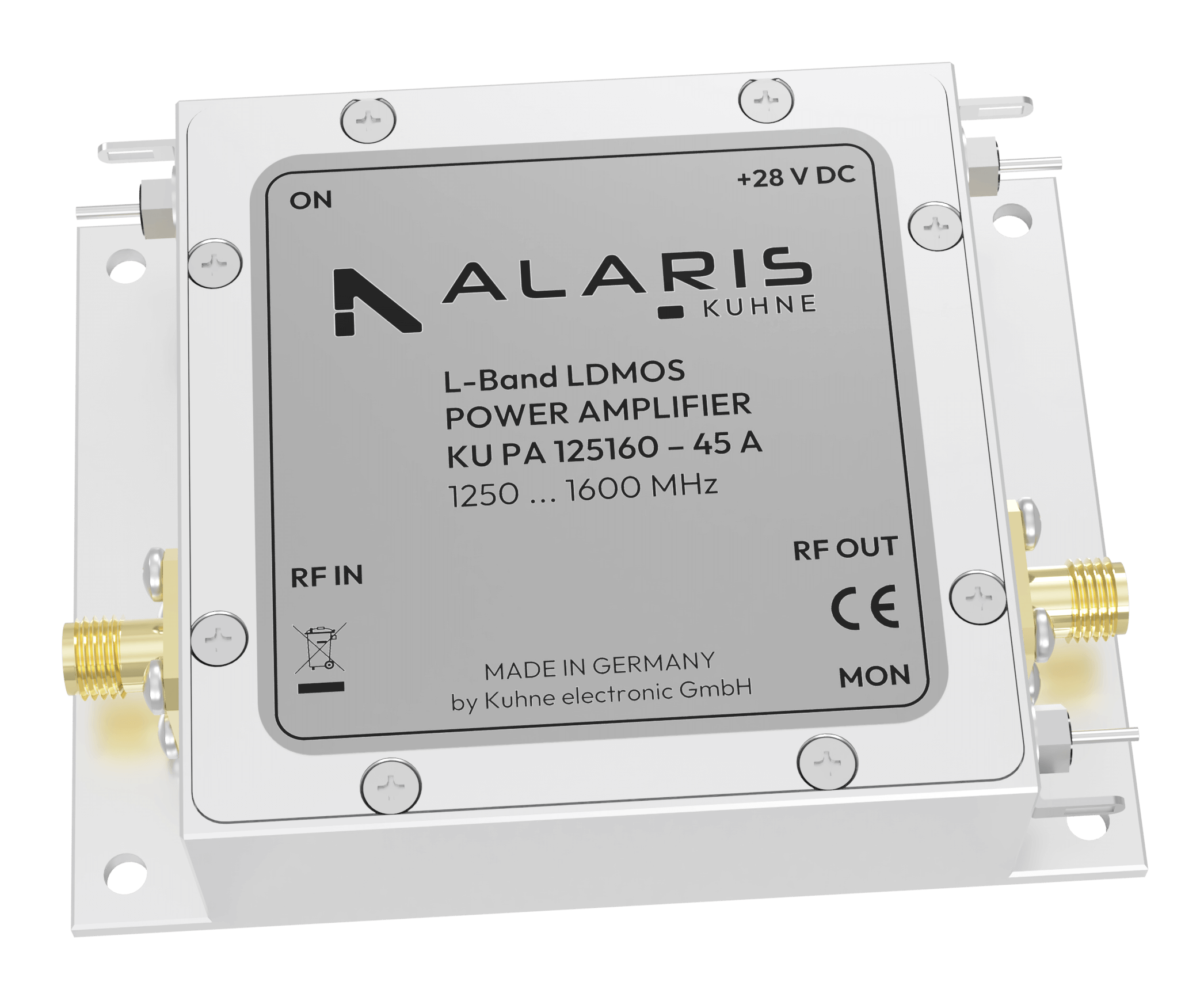

　　Kuhne KU PA 125160 - 45 A 是一款工作频率范围为 1250 MHz 至 1600 MHz 的 LDMOS 技术功率放大器，主要用于 COFDM 系统、QPSK、QAM 等调制类型的模拟传输以及测量和实验室设备等应用。

　　关键规格：

　　输入功率：典型输入功率为 34.5 dBm，最大值为 +37.8 dBm。

　　输出功率：

　　P1dB(压缩点输出功率)：典型值 46.5 dBm，最小值 46 dBm(连续波)，最小输出功率为 45 W，连续波功率最小 40 W。

　　COFDM 输出功率：典型输出为 40 dBm(大约 10 W)。

　　增益：

　　小信号增益：典型值为 13 dB，最小值为 11 dB。

　　平坦度：小信号增益的平坦度为 ±2 dB。

　　谐波抑制：在 46.5 dBm 输出时，典型值为 40 dBc。

　　互调失真(IMD3)：

　　- 在 40 dBm PEP 时，典型值为 45 dBc。

　　- 在 44 dBm PEP 时，典型值为 45 dBc。

　　效率：

　　- 在 44 dBm 连续波时，效率为 35%。

　　- 在 47 dBm 连续波时，效率为 48%。

　　输入反射损耗：典型值为 8 dB。

　　供电电压：+28 V DC。

　　静态电流：典型值为 0.38 A。

　　最大工作电流：5 A。

　　监控输出：具有正向检测功能(使用二极管检测器)。

　　工作温度范围：-20 °C 至 +55 °C。

　　机械参数：

　　输入/输出连接器：SMA 型，阻抗为 50 欧姆。

　　尺寸：80 x 60 x 20 mm。

　　重量：140 g。

　　特性：

　　- 基于 LDMOS 技术，具备反极性保护功能。

　　- 监控输出用于功率检测(基于直流电压)。

　　- 过温保护，当壳体温度达到 65°C 时自动关机。

　　使用场景：

　　- 主要用于 COFDM 系统，如 QPSK、QAM 等调制系统，适用于模拟传输和实验室设备。
