KU DIV 7112 A / B有源功率分配器Kuhne
发布时间:2024-09-25 09:33:30 浏览:420

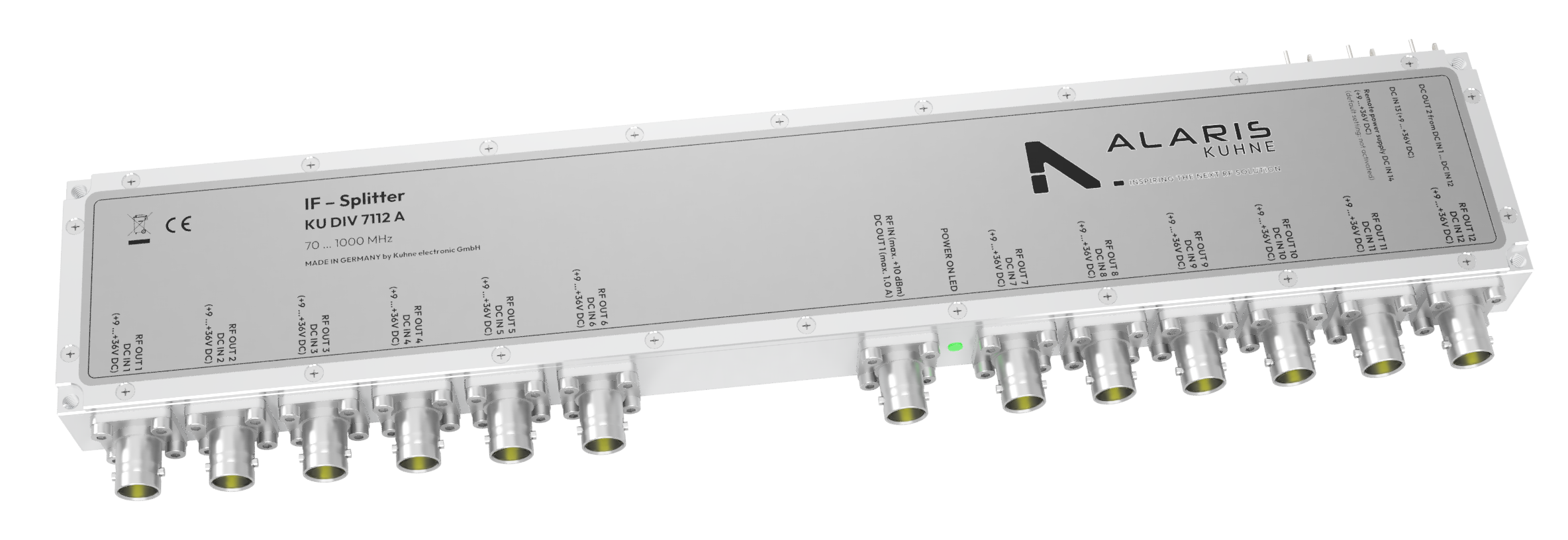

KU DIV 7112 A / B 是 Kuhne 公司生产的一款有源功率分配器,主要用于数字传输和广播系统,如 DVB(数字视频广播)、WiMAX(全球微波互联接入)以及使用 QPSK(四相位移键控)、QAM(正交幅度调制)的 COFDM(编码正交频分复用)系统,同时也适用于模拟传输系统。
规格参数:
频率范围: 70MHz至 1000 MHz。
射频输入功率: 最大 +10 dBm。
回波损耗:
- 输入端最小 10 dB。
- 输出端最小 12 dB。
输入电压范围: +9 至 36 V DC。
电流消耗: 典型值 280 mA @ 12 V。
工作外壳温度范围: -20 至 +55°C。
连接器 / 阻抗: BNC 母头,50 欧姆或 75 欧姆。
插入损耗: 最大 2 dB,典型值 0 dB。
物理特性:
材料: 箱铣削铝。
尺寸: 约 322 x 58 x 22 mm。
重量: 典型值 800g。
产品应用:
通信: 适用于各种通信系统,包括卫星通信、点对点通信、中继器、扩展器和增强器、点对多点通信等。
广播: 可用于卫星新闻采集和无线回程等广播应用。
设计特点:
高线性度: 保证了信号在传输过程中的高保真度。
Power LED: 提供了电源状态指示,便于监控设备的工作状态。
反极性保护: 防止由于电源极性接反导致的设备损坏。
推荐资讯

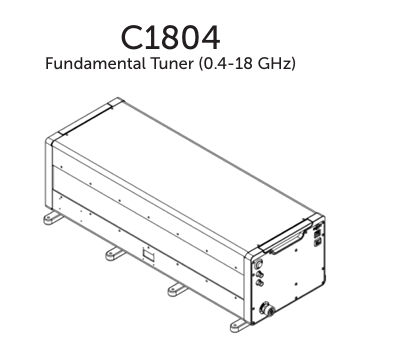

C1804调谐器是Focus的一款0.4GHz至18GHz的宽带同轴可编程调谐器,具有高VSWR(≥30:1/40:1)和427W CW最大功率,适用于高功率和宽带噪声应用,通过LAN控制,配备iTuner固件。
