IR21844SPBF 600V半桥栅极驱动器IC

发布时间：2024-09-18 09:39:31 浏览：3468

　　IR21844SPBF 是一款专为驱动 IGBT 和 MOSFET 设计的 600V 半桥栅极驱动器 IC。该器件具有高电压容限、低传播延迟和双通道欠压锁定功能，适用于多种电机控制和电源应用。

　　1.主要特性

　　电压等级: 600V

　　输出电流:

　　- 拉电流(Source): 1.9A

　　- 灌电流(Sink): 2.3A

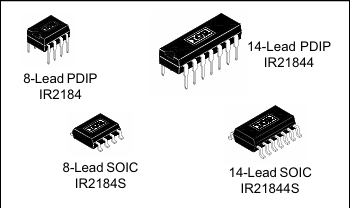

　　封装形式:

　　- 14 引脚 SOIC

　　- 14 引脚 PDIP

　　- 8 引脚 SOIC

　　- 8 引脚 PDIP

　　栅极驱动电压范围: 10V 至 20V

　　输入逻辑兼容性: 3.3V 和 5V

　　双通道欠压锁定(UVLO):

　　- VCC UVLO (On): 8.9V

　　- VCC UVLO (Off): 8.2V

　　- VBS UVLO (On): 8.9V

　　- VBS UVLO (Off): 8.2V

　　传播延迟:

　　- 开启延迟(Turn On Propagation Delay): 680 ns

　　- 关断延迟(Turn Off Propagation Delay): 270 ns

　　抗噪声性: 较低的 di/dt 栅极驱动器设计

　　功能隔离: 功能级电平转换

　　2.应用领域

　　IR21844SPBF 适用于多种电机控制和电源应用，包括但不限于：

　　电机控制

　　电动工具

　　电源集中式逆变器解决方案

　　家用电器

　　3.关键功能描述

　　自举操作: 该器件设计有浮动通道，专为自举操作设计，适用于高侧和低侧驱动。

　　高电压容限: 在完全运行时，电压高达 600V，能够承受高负瞬态电压。

　　不受 dV/dt 影响: 该器件设计能够抵抗高 dV/dt 瞬态，确保稳定运行。

　　双通道欠压锁定: 提供 VCC 和 VBS 的双通道欠压锁定功能，确保在电源电压不足时保护功率器件。

　　逻辑兼容性: 支持 3.3V 和 5V 输入逻辑电平，适用于多种控制器接口。

　　匹配的传播延迟: 双通道的传播延迟匹配，确保对称驱动，减少开关损耗。

　　抗噪声设计: 较低的 di/dt 栅极驱动器设计，提高了抗噪声性能。
