MTI-Milliren 230系列OCXO恒温晶振

发布时间：2024-09-13 09:19:50     浏览：769

MTI-Milliren 230系列OCXO恒温晶振

　　MTI-Milliren 230系列OCXO是一款高性能、高稳定性的石英晶体振荡器，适用于多种高精度应用。

　　关键特性：

　　紧凑尺寸：1.423英寸长 x 1.071英寸宽 x 0.765英寸高(36.1 x 27.2 x 19.4 mm)。

　　高热稳定性：10 MHz频率下，100°C温度窗口内热稳定性为1.5E-08。

　　低相位噪声：10 MHz频率下，相位噪声为-115dBc/Hz @ 10Hz偏移。

　　定制化设计：可根据用户需求定制性能参数。

　　应用领域：

　　GPS接收器

　　蜂窝/寻呼基站

　　PCS、GMS、CDMA

　　加密系统

　　仪器仪表

性能参数：

Typical Performance
Parameter5MHz10MHz40MHz
Temperature Range-30 to+70℃-40 to +85℃0 to +50℃
Thermal Stability0.0E+000.0E+000.0E+00
PhaseNoise(at 1Hz)-103dBc/Hz-95dBc/Hz-80dBc/Hz
Phase Noise(at 100kHz)-160dBc/Hz-160dBc/Hz-147dBc/Hz
Short Term Stablity(1s)0.0E+000.0E+000.0E+00
Short Term Stablity(10s)0.0E+000.0E+000.0E+00
Aging(per year)0.0E+000.0E+000.0E+00
Warm-up Power5W6W4W
Continuous Power(25℃)1.4W1.7W1.2W

Performance Range
ParameterAvailable Range
Frequency32kHz to 60MHz
Thermal Stabilty5.0E-9 to 5.0E-7
Operating Temperature-40 to +85℃
Aging  (year)2.0E-08 to 5.0E-07
Supply Voltage3.3V to 15.0V
Supply Voltage Sensitivity5.0E-09 to 5.0E-08
OutputSine(0 to +11dBm)or CMOS
HarmonicsDown to-30dBc
Warm-up Time (25°℃)5 to 10 minutes
Warm-up Power4W to 7W
Continuous Power (25℃)1W to 2W
Tuning Range±1.0E-06 to±5.0E-06
Tuning VoltageWithin 0 to +10V

相关推荐：

220系列恒温晶振OCXO

222系列恒温晶振OCXO

225系列恒温晶振OCXO

263系列恒温晶振OCXO

260系列石英晶振OCXO

更多MTI-milliren品牌产品信息可咨询立维创展。

上一篇: CXOLHT高温晶体振荡器16kHz-50MHz STATEK

下一篇: IR21844SPBF 600V半桥栅极驱动器IC

推荐资讯

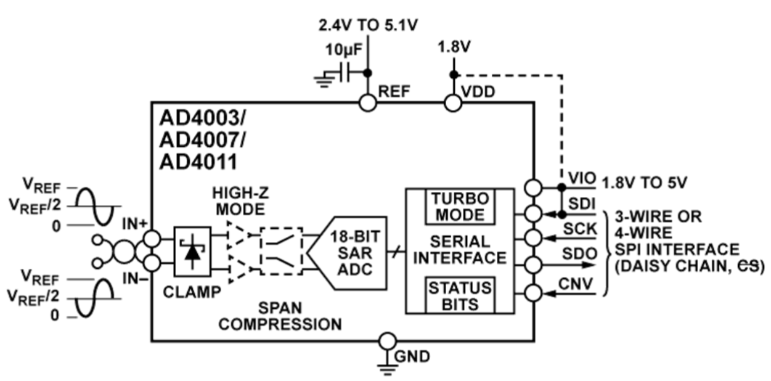

  • AD4007模数转换器ADI
