BNC 870A单通道或多通道信号发生器10MHz-54GHz

发布时间：2024-08-13 09:32:14     浏览：2698

　　870A型信号发生器是Berkeley Nucleonics公司推出的一款高性能单通道或多通道信号发生器，工作频率范围从10MHz到54GHz。该设备以其超高的敏捷性和超低的相位噪声著称，适用于广泛的科研和工业应用。

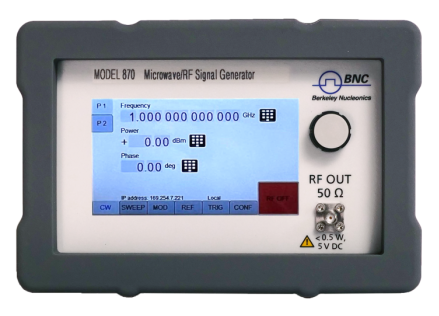

BNC 870A单通道或多通道信号发生器10MHz-54GHz

参数：

频率范围870A-12： 100 kHz 至 12.75 GHz
870A-20： 100 kHz 至 20 GHz
870A-40： 100 kHz 至 40 GHz
870A-50：100 kHz 至 54 GHz
频率分辨率<0.001Hz
功率范围-20 至 +20 dBm
功率分辨率0.01dB
开关速度500 μs（5 μs，选件 FS）
1 GHz时的相位噪声10 Hz：-85 dBc/Hz（-100 dBc/Hz，选件 LN（+））
1 kHz：-140 dBc/Hz
100 kHz：-152 dBc/Hz
10 MHz：-158 dBc/Hz
遥控以太网、USB（标配）、快速控制端口 （FCP）、GPIB 可选
调制脉冲和 CW
AM、FM、PM（带 MOD 选项）
席卷频率、列表、相位、功率
尺寸（宽 x 深 x 高）/重量台式：6.75“ x 10.75” x 4.175“ / ≤ 8 磅 [触摸屏显示器]
机架安装：19” x 16.8“ x 1.75” / ≤ 32 磅 [1U 机箱]
运输尺寸118" x 12" x 9"
装运重量10 千克（kg）

　　特点：

　　频率范围：100 kHz 至 54 GHz。

　　用户界面：触摸屏，操作直观。

　　信号质量：优异的谐波和杂散性能。

　　开关速度：标准500 μs，可选15 μs。

　　连接方式：以太网、USB、GPIB。

　　通道配置：1至4通道，1U机架式。

　　稳定性：OCXO老化<20 ppb/yr(选项LN+)。

　　输出功率：宽广且精确。

　　快速切换：5 μs(选件FS)。

　　功能：扫描、触发、外部基准频率编程。

　　能耗：低。

　　外壳：便携式/台式或机架式。

　　应用：

　　- ATE

　　- 生产测试

　　- 研发

　　- 信号模拟

　　- 国防与航空航天

　　- 服务与维护

　　BNC 870A型信号发生器凭借其先进的技术特性和广泛的应用范围，成为实验室、生产线和研究机构中理想的信号源选择。
