PDI V40-T-50000X-C-B-B-3-R-X压控晶体振荡器VCXO

发布时间：2024-07-03 09:23:43     浏览：460

　　在现代电子设备的设计和制造中，精确的频率控制是至关重要的。PDI的vc40系列压控晶体振荡器(VCXO)正是为了满足这一需求而设计的。这款VCXO不仅确保在苛刻的环境下精确的频率输出，还具备超低相位噪声、低抖动以及在高振动环境下的优异性能，使其成为高精度应用的理想选择。

PDI V40-T-50000X-C-B-B-3-R-X压控晶体振荡器VCXO

　　产品特性：

　　超低相位噪声和低抖动：确保在高精度应用中提供稳定的频率输出。

　　高振动环境下的优秀性能：适用于各种挑战性的工作环境。

　　标准和定制频率可选：满足客户不同的应用需求。

　　快速原型样品交付和大规模生产能力：支持客户的快速开发和生产。

　　封装尺寸：14.00L x 9.10W x 4.70H (mm)

　　电气特性：

ParameterLVD5LVPECLUnits
Frequency Range"
40.000000-800.000000MHz
Frequency Stability*1  All Causes (Max*2Per Optionppm
Frequency Adjustment  Control Voltage Range10 to 90%Voc
  Absolute Pull Range (APR)(Min)150ppm
  Linearity(Max)10%
  nput Impedance (Min)50K0
  Modulation Bandwidth (Min)10KHz
Temperature Range*1  OperatingPer OptionC
  Storage55 to+125
Supply Current (Max)  No Load4065mA
  Load
1000 Between Outputs500 Into Voc-2V
Duty Cycle  @50%Level40 to 60%(45 to 55%option)
Rise/Fall Times (Max)  Rise Time(20%to 80%Vcc)0.40.5n5
  Fall Time (80%to 20%Voc)0.40.5
  Start up Time(Max)
10m5
Output Voltage Levels  High1.43 Typ,1.60 MaxVcc-1.025 Min,Vcc-0.95 Typ
Vcc-0.88 Max		V
  Low0.90 Min,1.10 TypVcc-1.81 Min,Vcc-1.70 Typ
Vcc-1.62 Max
Differential Voltage
250 Min,350 Typ,450 Max595 Min,750 Typ,930 MaxmV
  Pin 2(Tri-State  Enable(High Voltage)(Min)70%Vcc
  Disable (Low Voltage)(Max)30%Vcc
Integrated Phase Jitter  12KHz to 20MHz0.3 Typical,1.0 Maximum0.2 Typical,1.0 Maximump5
  Phase Noise
  (Typical For 155.52 MHz)		  100Hz 0ffset-110dBc/Hz
  @1KHz Offset-130
  @10KHz Offset-140

更多Wi2Wi（PDI） 晶振晶体相关产品信息可咨询立维创展。

相关推荐：

Wi2Wi(PDI)恒温晶体振荡器OCXO

Wi2Wi(PDI)温度补偿晶体振荡器TCXO

Wi2Wi QPL振荡器MIL-PRF-55310

更多Wi2Wi品牌相关产品信息可咨询立维创展。

上一篇: FMCE-0328 EMI滤波器Interpoint

下一篇: 5650861-4板对板Eurocard连接器TE泰科

推荐资讯

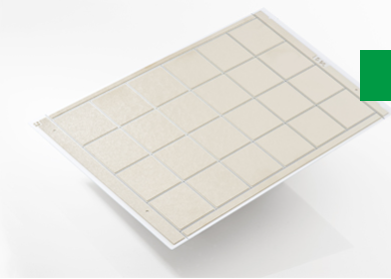

  • Rogers curamik Performance 基板
