IP-XP-XX-PVT11垂直PTH电源连接器AirBorn

发布时间:2024-06-27 09:46:16     浏览:494

 AirBorn的PowerAmp连接器系列是一种高性能的垂直PTH(通孔安装)电源连接器,专为需要高可靠性和高电流承载能力的应用而设计。以下是该系列连接器的主要特点和规格:

 型号:

  IP-XP-XX-PVT11

  PowerAmp插头,垂直PTH 0.172“/4.366mm,尺寸:5、10、20

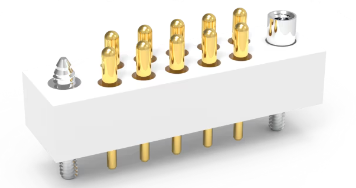

IP-XP-XX-PVT11插头

  IP-XP-XX-SVT11

  PowerAmp 插座,垂直 PTH 0.172“/4.366mm,尺寸:10、20

IP-XP-XX-SVT11插座

电气性能:

  每个触点的额定电流高达23A,适用于大功率应用。

  额定电流确保了连接器在处理高电流时的安全性和可靠性。

  机械性能:

  高振动和抗冲击能力,确保在恶劣环境下的稳定性。

  耐用性至少为250次配合循环,表明连接器具有较长的使用寿命。

  环境适应性:

  耐温范围从-65℃至+125℃,适用于极端温度环境。

  振动测试表明连接器能够在10Hz至2000Hz的频率范围内承受1.52mm的振幅和147.1m/s2 (15G)的加速度,持续时间12小时。

  安全性和认证:

  UL94V-0阻燃等级绝缘子,提供额外的安全保障。

  UL认证,UL 1977 ECBT2,UL文件号E466640,确保符合安全标准。

  材料和电镀:

  绝缘子材料为玻璃填充PPS(聚苯硫醚),颜色为白色。

  触点材料:引脚为铜合金,插座为铍铜。

  端子材料为铜合金。

  电镀层包括至少15 μin的金和大于30 μin的镍,以提高耐腐蚀性和导电性。

  五金件为不锈钢,增强了连接器的耐用性。

  机电性能:

  试验电压为2000v AC,持续1分钟,确保高电压下的安全性。

  绝缘电阻至少为5 GΩ,接触电阻最大为1 mΩ,保证了良好的电气隔离和低电阻。

  插入力最大为每触点16盎司(4.45牛),撤回力最小为0.5盎司(0.14N)每接触,确保了连接和断开的便利性。
