MAXM17724电源模块DC-DC转换器
发布时间:2024-06-14 09:08:48 浏览:1469

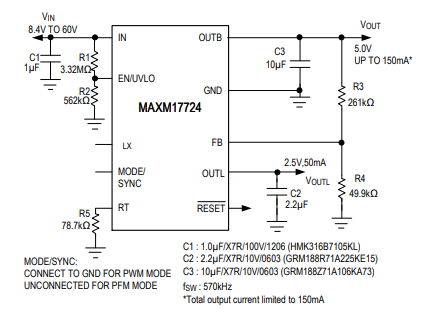

MAXM17724电源模块是一款高性能的DC-DC转换器,属于Himalaya系列稳压器IC和电源模块的一部分。该模块集成了一个高效的150mA同步降压型DC-DC转换器和一个高PSRR(电源抑制比)、低噪声的50mA线性调节器,采用uSLIC™电源模块封装,尺寸紧凑,仅为2.6mm x 3mm x 1.5mm。
该电源模块的工作输入电压范围宽达4V至60V,适用于多种工业和电池供电设备。DC-DC转换器部分可以提供高达150mA的输出电流,而线性调节器则可以提供50mA的输出电流。MAXM17724模块的DC-DC转换器提供可调节的输出电压,而线性调节器则提供1.2V至3.3V的固定输出电压。

MAXM17724模块的特性包括:
- 容易使用:即插即用设计,简化电源方案。
- 宽输入电压范围:4V至60V。
- 可调节和固定输出电压模块。
- 内置电感和补偿。
- 高输出电流:降压型转换器提供高达150mA,线性调节器提供50mA。
- 高精度:线性调节器输出精度为±1.3%,降压型转换器的反馈电压精度为±2%。
- 全陶瓷电容设计,布局紧凑。
- 高效:可选PWM或PFM工作模式,PFM可提升轻载效率。
- 低功耗:2.5µA关断电流,70µA空载电流。
- 灵活的设计:内部软启动和预偏置启动,可调节开关频率范围,带外同步。
- 可靠性高:过流保护、过温保护,工作环境温度范围为-40°C至+125°C,结温范围为-40°C至+150°C。
- 坚固耐用:符合多项国际标准,包括电磁兼容性、跌落、冲击和振动标准。
MAXM17724电源模块适用于工业传感器、可编程逻辑控制器、电池供电设备、HVAC与楼宇控制等领域,可以替代传统的LDO(低压差线性稳压器),提供更高效、更可靠的电源解决方案。
型号:
| PART NUMBER | TEMP RANGE | PIN-PACKAGE | STEP-DOWN CONVERTER OUTPUT VOLTAGE(V | LINEAR REGULATOR OUTPUT VOLTAGE (V) | |
| MAXM17710AMB+* | 40℃ to +125℃ | 10-uSLIC | 3.3 | 1.2 | |
| MAXM17710AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 3.3 | 1.2 | |
| MAXM17711AMB+* | 40℃ to +125℃ | 10-uSLIC | 3.3 | 1.5 | |
| MAXM17711AMB+T* | 40℃ to +125℃ | 10-uSLIC | 3.3 | 1.5 | |
| MAXM17712AMB+ | 40°℃ to +125℃ | 10 -uSLIC | 3.3 | 1.8 | |
| MAXM17712AMB+T | 40℃ to +125℃ | 10-uSLIC | 3.3 | 1.8 | |
| MAXM17713AMB+* | 40°℃ to +125℃ | 10 -uSLIC | 3.3 | 2.5 | |
| MAXM17713AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 3.3 | 2.5 | |
| MAXM17714AMB+* | 40℃ to +125℃ | 10-uSLIC | 3.3 | 3.0 | |
| MAXM17714AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 3.3 | 3.0 | |
| MAXM17715AMB+* | 40°℃ to +125℃ | 10 -uSLIC | 5 | 1.2 | |
| MAXM17715AMB+T* | 40℃ to +125℃ | 10-uSLIC | 5 | 1.2 | |
| MAXM17716AMB+* | 40°℃ to +125℃ | 10 -uSLIC | 5 | 1.5 | |
| MAXM17716AMB+T* | 40℃ to +125℃ | 10-uSLIC | 5 | 1.5 | |
| MAXM17717AMB+* | 40℃ to +125℃ | 10-uSLIC | 5 | 1.8 | |
| MAXM17717AMB+T* | 40℃ to +125℃ | 10-uSLIC | 5 | 1.8 | |
| MAXM17718AMB+* | 40℃ to +125℃ | 10-uSLIC | 5 | 2.5 | |
| MAXM17718AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 5 | 2.5 | |
| MAXM17719AMB+* | 40℃ to +125℃ | 10-uSLIC | 5 | 3.0 | |
| MAXM17719AMB+T* | 40°℃ to +125℃ | 10-uSLIC | 5 | 3.0 | |
| MAXM17720AMB+ | 40℃ to +125℃ | 10-uSLIC | 5 | 3.3 | |
| MAXM17720AMB+T | 40℃ to +125℃ | 10-uSLIC | 5 | 3.3 | |
| MAXM17721AMB+* | 40°℃ to +125℃ | 10 -uSLIC | Adjustable | 1.2 | |
| MAXM17721AMB+T* | 40°℃ to +125℃ | 10-uSLIC | Adjustable | 1.2 | |
| MAXM17722AMB+* | 40℃ to +125℃ | 10-uSLIC | Adjustable | 1.5 | |
| MAXM17722AMB+T* | 40°℃ to +125℃ | 10-uSLIC | Adjustable | 1.5 | |
| MAXM17723AMB+* | 40℃ to +125℃ | 10-uSLIC | Adjustable | 1.8 | |
| MAXM17723AMB+T* | 40℃ to +125℃ | 10-uSLIC | Adjustable | 1.8 | |
| MAXM17724AMB+ | 40°℃ to +125℃ | 10 -uSLIC | Adjustable | 2.5 | |
| MAXM17724AMB+T | 40℃ to +125℃ | 10-uSLIC | Adjustable | 2.5 | |
| MAXM17725AMB+* | 40℃ to +125℃ | 10-uSLIC | Adjustable | 3 | |
| MAXM17725AMB+T* | 40°℃ to +125℃ | 10-uSLIC | Adjustable | 3 | |
| MAXM17726AMB+* | 40°℃ to +125℃ | 10 -uSLIC | Adjustable | 3.3 | |
| MAXM17726AMB+T* | 40°℃ to +125℃ | 10-uSLIC | Adjustable | 3.3 | |
