EN5366QI 降压DC-DC电源模块Intel

发布时间：2024-06-11 09:10:52     浏览：475

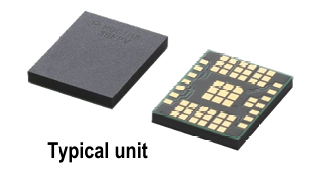

　　EN5366QI是一款由Intel提供的集成电源系统(PowerSoC)模块，专为高性能、低功耗处理器、DSP、FPGA、ASIC、存储板和系统级应用设计。该模块采用了高级电路技术，包括超高开关频率和超高密度集成电路技术，以及低噪声系统设计，显著降低了系统设计噪声，简化了板级设计、布局和制造要求。

EN5366QI 降压DC-DC电源模块Intel

Part Number   Temp Rating
      (℃)		Package
EN5366Q40 to +8558-pin QFN T&R
EN5366QI-EQFN Evaluation Board

　　主要特点包括：

　　集成组件：包含电感、MOSFET和控制器。

　　小型化设计：占地面积仅为竞争解决方案的1/3。

　　低组件数量：仅需3个MLCC电容。

　　功率输出：可提供高达20W的连续输出功率。

　　低输出阻抗：优化至≤ 90 nm。

　　并联配置：支持主/从并联配置。

　　高频率：5MHz开关频率。

　　高效率：效率高达93%。

　　宽输入电压范围：2.375V至5.5V。

　　外部电阻分压器：用于外部电压选择。

　　输出控制：具有输出使能引脚和电源OK信号。

　　编程启动时间：支持软启动时间编程。

　　优化噪声/EMI设计：优化噪声和电磁干扰设计。

　　多重保护：欠压锁定、热关断、输出过压、过流和短路保护。

　　环保：符合RoHS标准，MSL等级为3，耐260°C回流焊。

　　应用领域广泛，包括负载点调节、高性能负载、计算设备、通信网络、低电压分布式电源架构以及其他多种电子设备。典型应用电路简单，只需输入电容、输出电容、软启动电容及相关连接。

注：英特尔已停产英特尔® Enpirion 电源解决方案产品线，立维创展提供有效替代方案，具体可咨询。

相关推荐：

Intel Enpirion PowerSoC DC-DC 降压转换器替代方案
