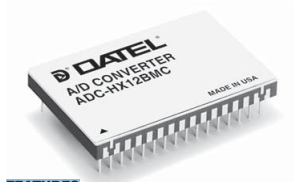

ADC-HX12BMC模数转换器DATEL
发布时间:2024-06-12 09:36:17 浏览:468
ADC-HX12BMC模数转换器是由DATEL公司生产的高性能12位A/D转换器。该系列包括ADC-HX和ADC-HZ两个型号,它们都采用了厚和薄保真薄膜混合技术制造,以确保转换的精确性和可靠性。
主要特性包括:
- 12位分辨率:提供精确的数字输出。
- 转换时间:ADC-HX型号在20微秒内完成转换,而ADC-HZ型号则更快,仅需8微秒。
- 5个输入电压范围:用户可以通过外部引脚连接编程选择不同的输入电压范围,以适应不同的应用需求。
- 内部高Z输入缓冲器:提供高达50兆欧的输入阻抗,适用于需要高输入阻抗的应用。
- 短周期作业:允许在低分辨率应用中更快地进行转换。
- MIL-STD-883型号:符合军事标准,适用于军事和严苛环境下的应用。
技术规格方面:
- 分辨率:12位。
- 通道数:1。
- 采样率:0.05兆赫。
- 功耗:1.1W。
- 差分非线性误差:0.75 LSB。
- 积分非线性误差:0.5 LSB。
- 输入范围:提供多种输入电压范围,包括0至5V、0至10V、-2.5至2.5V、5V(单电压)、-10至10V。
- 电源电压:5V、15V和-15V。
- 工作温度范围:从-55°C至+125°C,适用于商业、工业和军事级别的温度要求。
封装形式为32针陶瓷TDIP,适用于多种工作温度范围,包括商业(0至+70°C)、工业(-40至+100°C)和军事(-55至+125°C)。此外,ADC-HX/883还符合MIL-STD-883和DESC标准军事图纸模型,确保了其在军事和航空航天领域的应用可靠性。
型号:
MODEL NUMBER | TEMPERATURE RANGE | SEAL | ROHS |
ADC-HX12BGC | 0to+70℃ | Epoxy | No |
ADC-HX12BGC-C | 0to+70℃ | Epoxy | Yes |
ADC-HX12BMC | 0to+70℃ | Hermetic | No |
ADC-HX12BMC-C | 0 to+70℃ | Hermetic | Yes |
ADC-HX12BME | -40 to +100℃ | Hermetic | No |
ADC-HX12BME-C | -40 to +100℃ | Hermetic | Yes |
ADC-HX12BME-OL | -40 to +100℃ | Hermetic | No |
ADC-HX12BME-QL-C | -40 to +100℃ | Hermetic | Yes |
ADC-HX12BMM | -55 to +125℃ | Hermetic | No |
ADC-HX12BMM-C | 55 to+125°℃ | Hermetic | Yes |
ADC-HX12BMM-OL | -55 to +125℃ | Hermetic | No |
ADC-HX12BMM-QL-C | -551o+125 | Hermetic | Yes |
ADC-HX/883 | -55 to +125℃ | Hermetic | No |
ADC-HZ12BGC | 0to+70°℃ | Epoxy | No |
ADC-HZ12BGC-C | 0to+70℃ | Epoxy | Yes |
ADC-HZ12BMC | 0to+70℃ | Hermetic | No |
ADC-HZ12BMC-C | 0to+70℃ | Hemetic | Yes |
ADC-HZ12BME | -40 to +100℃ | Hermetic | No |
ADC-HZ12BME-C | -40 to+100°℃ | Hemetic | Yes |
ADC-HZ12BME-OL | -40 to +100℃ | Hermetic | No |
ADC-HZ12BME-OL-C | -40 to +100℃ | Hermetic | Yes |
ADC-HZ12BMM | -55 to +125℃ | Hermetic | No |
ADC-HZ12BMM-C | -55 t0+125°℃ | Hermetic | Yes |
ADC-HZ12BMM-OL | -55 to +125℃ | Hermetic | No |
ADC-HZ12BMM-QL-C | -55 to +125℃ | Hermetic | Yes |
ADC-HZ/883 | -55 to +125℃ | Hermetic | No |
5962-8850801XC | -55 to +125℃ | Hermetic | No |
5962-8850802XC | -55 to +125℃ | Hermeti | No |
5962-8850801XA | -55 to +125℃ | Hemetic | No |
5962-8850802XA | -55 to +125℃ | Hermetic | No |
