iNRCORE反激式变压器

发布时间：2024-03-01 09:35:15     浏览：4160

iNRCORE是一家专业生产高性能磁性元件的公司，其产品线包括变压器、电感等磁性元件。反激式变压器(Flyback Transformer)是一种常见的变压器类型，通常用于电源供应器和转换器中。

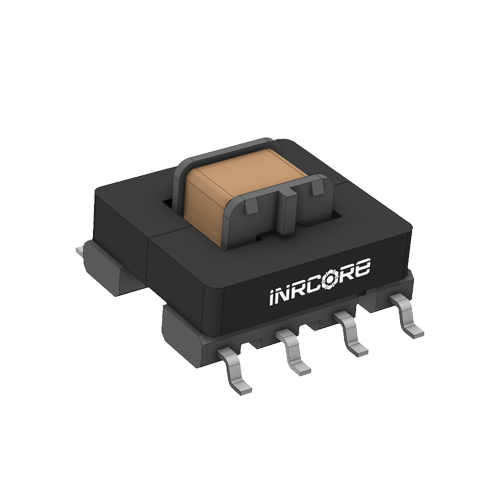

iNRCORE反激式变压器

产品选型：

零件编号

结构类型

匝数比

DCR MAX（mΩ）初级

DCR 最大（mΩ）次级

高度（mm）

安装

符合 RoHS规范

PL1496A

SMT环形

22.5:1

22

6.6

0.24

SMT贴片

不

PL3290NL

SMT环形

1:12

160

18000

5.21

SMT贴片

是的

PL3290系列

SMT环形

1:12

160

18000

5.21

SMT贴片

不

PL4761NL

SMT环形

1:20

0.5

80

5.9

SMT贴片

是的

PL4761型

SMT环形

1:20

0.5

80

5.9

SMT贴片

不

PL5066NL

SMT环形

10

1.5

45.5

6.3

SMT贴片

是的

它具有如下特点：

1. 隔离性强：反激式变压器能够实现输入端和输出端的电气隔离，保护用户和设备安全。

2. 紧凑设计：由于变压器的结构特点，反激式变压器可以以较小的尺寸实现不同的电压变换，适合空间有限的应用场合。

3. 多用途性：反激式变压器可以在离线开关电源、电力因数校正、电感式电源、LED 驱动器等多种应用中使用。

4. 控制方便：通过控制开关管的导通时间和断开时间，可以调节输出电压和电流，实现稳定可控的输出。

作为专业的磁性元件制造商，iNRCORE提供的反激式变压器具有高效、可靠的特点，能够满足各种电源和转换器的设计需求。通过合理选用iNRCORE的反激式变压器，可以有效提高系统的性能和稳定性。

相关推荐：

INRCORE汽车BMS变压器

INRCORE高频巴伦适配器转换器

iNRCORE电流互感器

更多INRCORE相关产品信息可咨询立维创展。
