HI-1579/HI-1581单芯片双3.3V收发器

发布时间：2024-02-01 08:48:29     浏览：3161

　　Holt HI-1579和HI-1581是两种低功耗CMOS双收发器，设计目标是满足MIL-STD-1553和MIL-STD-1760规范的要求。HI-1579 / HI-1581采用成熟的设计技术和先进的模拟CMOS技术，仅在100%占空比下传输时功耗为500mW，并能够为总线提供所需的功率。

　　通过将RXENA或RXENB设置为低电平，还可以将每组接收器输出独立地强制到总线空闲状态(在HI-1579上为逻辑“0”或在HI-1581上为逻辑“1”)。

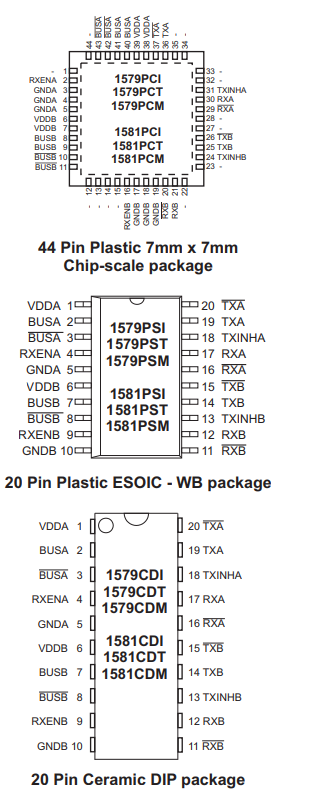

　　该器件采用小尺寸、7mm x 7mm、44引脚塑料QFN封装和20引脚SOIC封装。两者都配备了底部集成的金属散热器，以保证在最苛刻的环境中能够充分散热。这两种封装都为HI-1579提供了最小的电路板尺寸，适用于包括PCMCIA应用在内的各种场景。

　　HI-1579 / HI-1581采用与Holt的5V器件相同的行业标准1：2.5匝数比变压器。样品提供小型热增强型塑料QFN和SOIC封装以及传统的20引脚陶瓷DIP封装。

　　特征：

　　符合 MIL-STD-1553A 和 B、MIL-STD-1760 和 ARINC 708A

　　3.3V单电源供电

　　CMOS技术，低待机功耗

　　采用 20 引脚塑料 ESOIC(热增强型)封装的最小尺寸

　　最大功耗小于 0.5W

　　提供 DIP 和小外形 ESOIC 封装选项

　　提供工业和扩展温度范围

　　行业标准引脚配置

　　应用：

　　MIL-STD-1553 接口

　　智能弹药

　　门店管理

　　传感器接口

　　仪表

　　测试设备

HI-1579/HI-1581单芯片双3.3V收发器

相关推荐：

HOLT HI-25850 MIL-STD-1553/1760 3.3V双收发器

更多HOLT相关产品型号等信息可咨询立维创展。
