HOLT HI-25850 MIL-STD-1553/1760 3.3V双收发器

发布时间：2024-01-30 09:58:06     浏览：1451

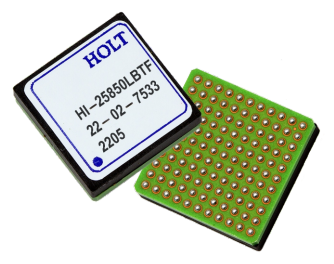

　　HOLT HI-25850是一款超低功耗CMOS双收发器，具有集成变压器，旨在满足MIL-STD-1553和MIL-STD-1760规范的要求。带有集成变压器的双收发器为协议IC或FPGA与双冗余MIL-STD-1553总线的接口提供了一个单部件解决方案。

　　每个母线的发送部分接收互补的CMOS / TTL Manchester II双相数据，并将其转换为适合驱动集成隔离变压器的差分电压。为每个发射机提供单独的发射机抑制控制信号。每个总线的接收部分将1553总线差分数据转换为适合输入到曼彻斯特解码器的互补CMOS / TTL数据。每个总线都有自己的Receive Enable输入，当被禁用时，它强制两个接收输出信号到总线空闲状态(逻辑“0”)。

　　该器件还具有1.8V, 2.5V和3.3V兼容的数字I/O，使其更容易与各种fpga接口。

HOLT HI-25850 MIL-STD-1553/1760 3.3V双收发器

　　为了减少传输端剩余电压偏移(“尾断”)，可以将逻辑级传输信号输入进行时钟输入，以同步其上升/下降转换。这可以补偿由电路板布局引起的时序不匹配或发射信号路径传播差异。当次优电路板设计始终呈现接近或超过强制限制的尾断幅度时，另一个独特的选项允许用户选择特定总线的数字尾断补偿水平。

　　HI-25850还提供可选的接收输出脉冲扩展。使用传统的MIL-STD-1553收发器，低幅度接收信号可能导致RX/nRX脉冲宽度小于100ns。启用该特性后，RX/nRX输出脉冲宽度不低于180ns，大大简化了解码器设计并增强了噪声性能。

应用：

·MIL-STD-1553端子

·飞行控制和监测

·雷达系统

·ECCM接口和门店管理

·测试设备

·传感器接口和仪表


特性：

·符合MIL-STD-1553A和B, MIL-STD-1760和arinc708a

·集成MIL-STD-1553变压器

·3.3V单电源运行

·输入数据同步。

·尾断补偿控制。

·接收机输出脉宽扩展控制。

更多HOLT相关产品型号等信息可咨询立维创展。
