AirBorn SInergy高速混合连接器选型指南

AirBorn SInergy是一款面向航空电子、雷达、卫星及高可靠设备的模块化高速混合连接器，支持在同一连接器内组合高速数字信号、SMPM射频及电源触点。

SInergy如何选型？ 主要取决于所需模块仓位（Bay）数量、信号类型、传输速率、板端或线端安装方式，以及配对和锁紧结构。该系列提供1–5 Bay配置，可减少设备中多个独立连接器的使用。

一、AirBorn SInergy主要技术参数

注意：25Gbps、40GHz及25A分别对应高速信号、射频和电源模块的能力，具体规格应以所选模块及完整订购配置为准。

二、SInergy的1–5 Bay模块如何选择？

SInergy采用可配置的模块仓位设计，可根据系统接口需求组合不同功能。

1–2 Bay配置适合安装空间有限、接口数量较少的设备；3–5 Bay配置适合需要组合多组信号、射频或电源接口的系统。

实际需要几个Bay，应根据原厂模块排列、机械尺寸及完整订购配置确认。

三、板端、线端及配对连接器如何选择？

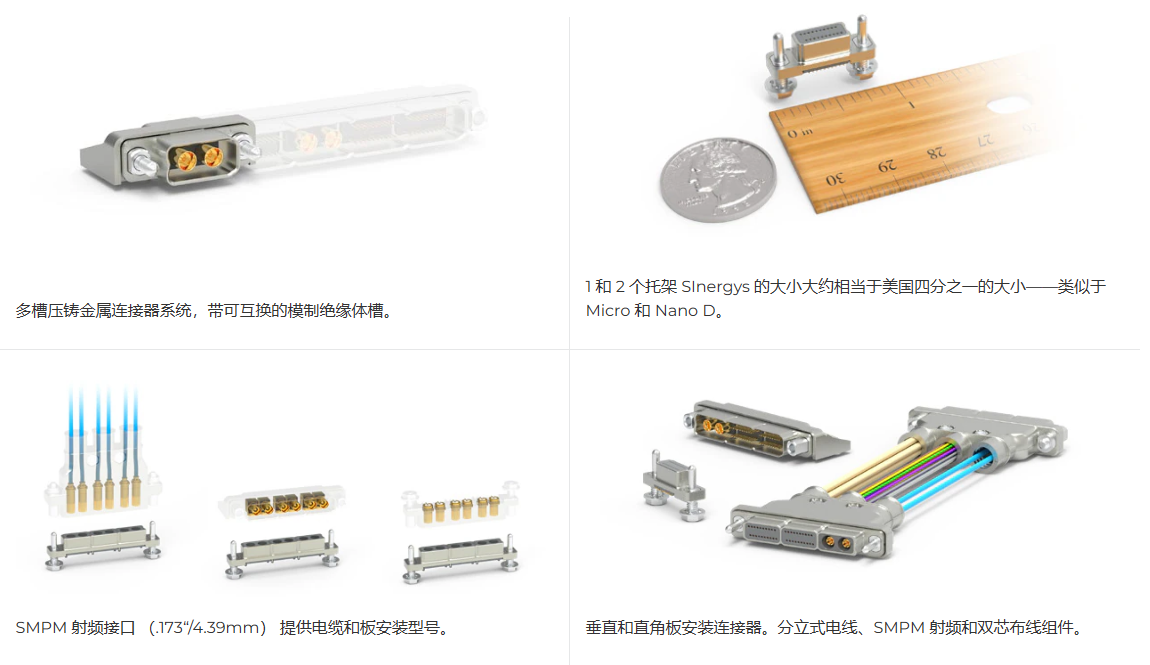

SInergy支持垂直和直角PCB安装，也提供分立线、Twinax及SMPM射频线缆组件。

工程选型时需要重点确认：

1. 安装方向： 垂直板端、直角板端或线缆端。

2. 模块排列： 两侧连接器的Bay数量、功能模块及位置必须正确对应。

3. 信号匹配： 高速链路需核对差分阻抗、PCB走线与线缆损耗。

4. 锁紧结构： 根据设备需要选择Jackscrew、Jackpost或导向五金件。

5. 环境要求： 根据振动、冲击及温度要求确认具体配置的测试与鉴定资料。

SInergy可用于PCIe Gen3/4、10G/25G以太网及其他高速接口，但最终可支持的速率仍需结合PCB、线缆、连接器配置和系统信号完整性验证。

四、SInergy应用及采购注意事项

AirBorn SInergy适合航空电子、机载计算、雷达、卫星通信及高密度电子设备，特别适用于同时需要高速信号与射频或电源连接的场景。

采购时不建议仅提供“SInergy 25Gbps连接器”，应进一步明确Bay数量、信号模块、板端或线端形式、配对连接器以及锁紧附件。

深圳市立维创展科技有限公司提供AirBorn SInergy系列的型号查询、配置核对及采购咨询。
