Torex特瑞仕XCL系列PoL非隔离电源模块介绍及替代方案

发布时间：2024-01-12 11:33:24 浏览：760

随着手机等便携式电子设备的快速发展，要求电子元器件具有高度集成、小型化和超薄化的特点也越来越高。电源IC也不例外，要求不断追求小型化。特别是在使用电池驱动时，如何有效地利用电池变得非常重要。便携式电子设备必须同时具备小型化和高效率的特点。

Torex特瑞仕XCL系列是一种简单结构的降压DC/DC转换器与线圈一体型IC，线圈被安装在转换器IC的顶部。通过这种结构，我们可以在缩小安装面积的同时确保各种特性。为了满足最大600mA的输出电流需求，我们只需要2个电容作为元器件，这使得电路板的安装变得更加小型化。另外，由于其简单的结构，不仅不会损失IC的特性，而且还可以使用现有的成型产品进行生产，这是它的优点之一。

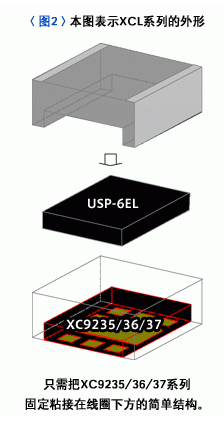

为了简化生产工程，XCL系列产品采用将DC/DC转换器与线圈制作成一体的设计。在线圈的中央部位形成凹入部位，将XC9235/XC9236/XC9237系列产品嵌入其中，并采用粘接固定的简单结构。这样解决了由复杂工程带来的成本上升问题。另外，采用这样的结构，可以直接将线圈上方的电极和IC引脚安装到PCB上，实现DC/DC转换器在PCB布局上的布线。

XCL205/XCL206/XCL207产品中采用了XC9235/36/37系列的DC/DC转换器IC，具有以下主要特点：工作电压范围为2.0V～6.0V;输出电压范围为0.8V～4.0V，可通过0.05V的分段调整;开关频率为3MHz;内置0.42Ω的P沟道驱动晶体管和0.52Ω的N沟道开关晶体管，采用同步整流方式。

可以从三种类型中选择工作模式：PWM控制(XCL205)、PWM/PFM自动转换控制(XCL206)、手动转换控制方式(XCL207)。这些模式在整个负载范围内能够高速响应、低纹波、高效率地应对从轻负载到重负载的情况。此外，当待机时，整个电路会停止工作，将消费电流控制在1.0μA以下。内置的输入欠压锁闭功能(UVLO)会在输出电压低于1.4V时强制停止内部驱动并关工作。

Torex特瑞仕XCL系列应用市场涵盖了手机、智能手机、掌上电脑、便携式游戏机、数码相机、超便携移动电脑、便携式导航仪等产品，尤其是对于需要高效率和有严格装配尺寸要求的小型便携仪器而言。

Structure Name	Pocket Type	Stack Type	Multiple Type	Cool Post Type
Drawing
Description	The IC is covered by the coil.	The IC is stacked on the coil.	The IC and coil are placed side-by-side.	The molded IC is stacked under the coil.
Features *	◎ Radiated noise ◎ Near magnetics field △ Cost ◎ Mounting area ○ Large current ○ Heat dissipation	○ Radiated noise △ Near magnetics field ◎ Cost ○ Mounting area △ Large current △ Heat dissipation	○ Radiated noise ○ Near magnetics field ○ Cost △ Mounting area ◎ Large current ◎ Heat dissipation	○ Radiated noise ○ Near magnetics field ○ Cost ○ Mounting area ○ Large current ◎ Heat dissipation
Products	XCL100/XCL101 (step-up) XCL102/XCL103 (step-up) XCL201/XCL202 (step-down) XCL205/XCL206 (step-down) XCL210（step-down） XCL232（step-down） XCL233（step-down）	XCL208/XCL209 (step-down)	XCL211/XCL212 (step-down)	XCL104/XCL105 (step-up)

替代方案

Torex特瑞仕XCL系列PoL非隔离电源模块可用Cyntec电源模块进行替代，具体替代方案可咨询立维创展。
