英飞凌MOTIX™6EDL7141和IMD70xA三相智能电机驱动器

发布时间:2023-12-28 10:20:25     浏览:610

英飞凌的MOTIX™ 三相电机控制栅极驱动器 IC 支持使用 BLDC 或 PMSM 电机开发高性能电池供电产品。与有刷电机相比,低压无刷直流电机具有更高的效率和更低的维护成本。这些低压电机控制器的理想应用包括无绳电动工具、园艺产品和自动导引车。

英飞凌MOTIX™6EDL7141和IMD70xA三相智能电机驱动器

MOTIX™ IMD700A / IMD701A 是最新的完全可编程电机控制器,将 XMC1404 微控制器与 6EDL7141 三相栅极驱动器 IC 集成在一个封装中,支持使用 BLDC 或 PMSM 电机开发下一代电池供电产品。借助集成式精密电源和电流分流放大器,不再需要许多外设环形来减少 PCV 空间和提高系统封装的可能性。

MOTIX™ 三相电机控制栅极驱动器IC 6EDL7141 也可作为独立器件使用,旨在实现最大的灵活性。凭借可配置的栅极驱动灌电流和高达 1.5A 的拉电流,它能够有效驱动各种 MOSFET,从而最大限度地降低损耗并提高效率。由于内置高边和低边电荷泵,即使在低电池电压下,它也能在 7 V、10 V、12 V 和 15 V 之间调节栅极驱动器电源电压设置。6EDL7141 还具有可调栅极驱动器参数,可控制压摆率,从而最大限度地降低系统 EMI。所有 6EDL7141 设置都可以通过可用的简单易用的基于 PC 的 GUI 工具快速更改。此外,这款专用电机控制器具有一整套系统保护功能,如过流保护 (OCP)、欠压锁定 (UVLO)、过温保护 (UVLO)、过温保护 (UVLO) 和堵转检测 (Locked Rotor Detection),可提高严重运行故障条件下的可靠性和鲁棒性。

电池供电的BLDC电机控制器IC的主要特性:

· 集成电源

· 可调压摆率

· 可编程栅极驱动器参数

· 3x 电流分流放大器

· 完整的专用电机控制保护套件

电池供电的 BLDC 电机控制器 IC 的主要优势:

· 减少外部元件和 PCB 面积

· 优化的效率和 EMI

· 使用不同逆变器 FET 的最大灵活性

· 高精度电流检测,同时节省外部元件

· 更高的动态范围,提高信号分辨率

· 提高可靠性和故障检测能力

深圳市立维创展科技有限公司,优势分销Infineon英飞凌部分产品线,快速交付,欢迎联系。

推荐资讯

  • 88E3082-C1-BAR1C000以太网收发器Marvell
    88E3082-C1-BAR1C000以太网收发器Marvell 2023-09-11 16:42:31

    Marvell​®Alaska®88E3082和88E3083是根据MarvellDSP的第3代8端口10/100BASE-T迅速以太网(FE)收发器。它们提供行业内最低功能损耗,每个端口仅有150mW,从而实现更高的端口密度和更低的FE交换机成本。

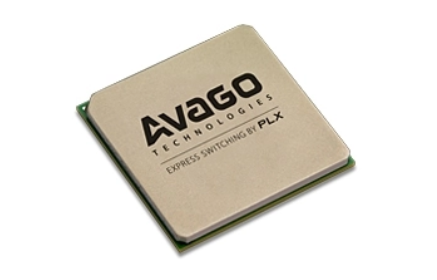

  • PEX8718 PCIe芯片Broadcom
