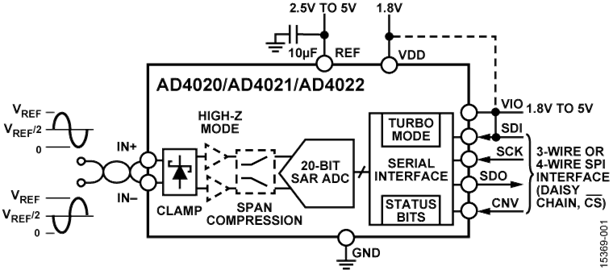

ADI的AD4021是款高精密、高速度、低耗能、20位、Easy Drive、高精密逐渐靠近存储器(SAR)模数(ADC)，选用单电源VDD供电系统。基准电压V REF是从外部施加的，并且能够不同于电源电压进行调节。AD4021的功率与吞吐量呈线性相关。

AD4021功能性能降低无源器件复杂性和功能损耗，从而实现更高的管道密度。降低的输入电流（特别是在高阻抗环境下）再加上较长的信号检测阶段，不需要专用ADC驱动器。AD4021拓展了能够驱动这些ADC的配建电源的范围。

AD4021输入跨距压缩不需要向ADC驱动放大器提供负电源，同时保存对完整性ADC编码范围的浏览。AD4021输入过压钳位可保护ADC输入免遭过电压事件的影响，最大限度减少对参考管脚的干扰，而且不需要外部保护二极管。

AD4021高达1MSPS的快速器件吞吐量使用户能够快速获取射频信号并进行过采样技术，可缓解与抗混叠滤波器设计相应的挑战。AD4021串行外接设备接口(SPI)时钟速率需求的降低能降低模拟输入/输出功能损耗，增加数字服务器选项，并优化通过数字隔离传输数据的任务。SPI兼容的串行用户接口根据使用单独的VIO逻辑性电源与1.8V、2.5V、3V和5V逻辑性兼容。

特征与优势

易驱动

大幅度减少输入反冲运动

输入电流降为0.5μA/MSPS

加强型采集阶段，1MSPS时循环时间≥77%

初次转换精确，无延时或管路延时

单电源运转的输入跨度压缩

迅速转换准许低SPI时钟速率

输入过压钳位保护吸附高至50mA的电流量

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

性能卓越

差分模拟输入范围：±V REF，V REF从2.4V至5.1V

吞吐量：1.8MSPS/1MSPS/500kSPS选项

INL：最高±3.1ppm

保障20位，无漏码

噪声系数：f IN=1kHz、V REF=5V时为100.5dB

THD：f IN=1kHz时为−123dB，f IN=100kHz时为−100dB

SINAD：f IN=900kHz时为89dB（请参见数据表中的图17）

过采样动态范围

OSR=2时为104dB

OSR=1024时为131dB

低电量模式

单1.8V电源供应，具备1.71V至5.5V逻辑性接口

500kSPS时为2.7mW（仅VDD）

10kSPS时为83μW，1.8MSPS时为15mW（额定功率）

10管脚封装：3mm×3mmLFCSP、3mm×4.90mmMSOP

管脚与AD4003/AD4007/AD4011 系列 兼容

保障运作：−40°C至+125°C

应用领域

自动测试设备

系统自动化

医用器材

电源供应设备

高精密数据管理系统

仪器仪表和控制系统
