Broadcom PEX8733 PCIe 3.0交换芯片介绍

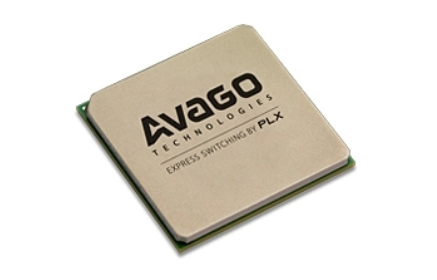

PEX8733是Broadcom（原PLX Technology）ExpressLane系列PCI Express 3.0交换芯片，提供32条PCIe Lane和18个Port，支持最高8.0GT/s链路速率，采用27×27mm、676-ball FCBGA封装。
PEX8733适用于服务器、存储系统、通信设备及工业计算平台中的多设备PCIe扩展。相比端口数量较少的交换芯片，PEX8733能够提供更多端口资源，适合需要连接多条PCIe链路的设计。
核心特点：32 Lane、18 Port PCIe Gen3交换能力；4个DMA通道；2个可配置NT Port；支持特定多主机与高可用系统架构。
一、PEX8733主要技术参数
| 参数 | PEX8733规格 |
|---|
| 制造商 | Broadcom（原PLX Technology） |
| 产品系列 | ExpressLane PEX87xx |
| PCIe标准 | PCI Express 3.0 |
| 最大链路速率 | 8.0GT/s |
| PCIe Lane | 32 |
| PCIe Port | 18 |
| 封装 | 676-ball FCBGA |
| 封装尺寸 | 27×27mm |
| 典型功耗 | 6.4W |
| 典型延迟 | 150ns（官方选型表） |
| DMA通道 | 4 |
| NT Port | 2个可配置端口 |
| Multi-Host | 最多4个上游主机端口（特定配置） |
| Virtual Channels | 2 |
| 工作温度 | 0℃至+70℃ |
| 生命周期状态 | Active（以原厂最新状态为准） |
以上数据依据Broadcom官方PEX8733产品资料整理。典型功耗、延迟与实际系统工作条件有关，不代表所有端口配置下的性能。
二、PEX8733的32 Lane与18 Port有什么优势？
PEX8733提供32条物理PCIe Lane及18个Port，支持x1、x2、x4、x8和x16等端口链路宽度。实际端口分配需要遵循芯片的Lane映射和配置限制。
Lane决定可分配的物理通道资源，Port决定连接接口资源。因此，32 Lane并不意味着能够连接32个独立PCIe设备。
对于需要连接多个PCIe终端设备的系统，18个Port可以提供更灵活的接口分配能力，但最终可连接设备数量还取决于上游端口、下游端口和链路宽度配置。
实际配置示例：多PCIe设备扩展
假设某工业服务器需要通过PCIe交换芯片连接CPU和6个PCIe终端设备：
从标称Lane及Port资源看，PEX8733具有满足该预算的资源。
但这只是资源计算示例，不代表该端口组合已经获得芯片配置支持。实际设计必须结合Broadcom官方端口配置图验证。
同时，当6个下游设备持续向CPU传输数据时，x8上游链路可能成为共享带宽瓶颈。因此，交换芯片端口数量增加并不意味着CPU端带宽会同步增加。
三、PEX8733支持哪些PCIe交换功能？
1. PCIe Gen3与多设备数据交换
PEX8733支持PCI Express 3.0，最高链路速率为8.0GT/s，并兼容PCIe Gen1及Gen2设备。
芯片适用于Fan-out（扇出）、Aggregation（聚合）和Peer-to-Peer（设备间通信）等PCIe数据流模式。
实际设备间通信是否可用，还取决于地址映射、系统固件、驱动程序和平台拓扑。
2. 四通道DMA引擎
PEX8733集成4个DMA通道，支持64位地址、描述符预取和Stride模式等功能。
在支持相应数据传输方式的系统中，DMA可承担部分设备间的数据搬移工作，减少CPU参与数据复制的开销。
需要注意，DMA通道数量与PCIe Port数量不同。4个DMA通道不代表芯片能够无条件为4个设备提供独立的满速数据传输。
3. 双NT Port与多主机功能
PEX8733支持2个可配置Non-Transparent Port（NT Port），可用于特定多主机系统中的地址空间隔离和主机通信。
根据Broadcom官方Product Brief，该芯片可配置为传统单主机架构，也支持最多4个上游主机端口的特定多主机配置。
这类能力可用于评估1+1及N+1故障切换、高可用和冗余系统。
但完整的故障切换功能还需要系统级软件、驱动、资源管理及通信机制配合，不能只依靠交换芯片自动完成。
4. 流量管理与低延迟
PEX8733支持Read Pacing、Multicast、动态缓冲区和流控资源分配，可帮助工程师根据应用数据流量进行配置。
Broadcom官方产品选型表列出150ns典型延迟，早期Product Brief列出特定x8到x8配置下最大132ns的数据包延迟。
这两种数据使用不同的说明口径，不应直接当作所有链路配置下的系统延迟保证。
5. 错误检测与调试
PEX8733支持ECRC、Poisoned TLP、数据路径奇偶校验、内部RAM错误纠正和Advanced Error Reporting等功能。
同时支持visionPAK相关诊断能力，包括端口性能监测、SerDes眼图观察、错误注入及回环测试，有助于PCIe链路调试和故障分析。
四、PEX8733适合哪些应用？
| 应用场景 | 主要需求 | 设计关注点 |
|---|
| 服务器PCIe扩展 | 连接多个PCIe终端设备 | 上下游带宽、端口配置 |
| 多控制器存储系统 | 多个控制器及存储设备互连 | Lane资源、数据流量、软件架构 |
| 工业计算平台 | 多PCIe扩展卡和采集模块 | 接口数量、功耗、环境温度 |
| 多主机高可用设备 | 冗余主机和故障切换 | NT Port、地址空间和驱动 |
| 通信设备 | 处理器与多个PCIe模块连接 | 链路可靠性、流控、配置 |
以上为可评估的应用方向，并非具体系统的兼容性保证。
五、PEX8733 PCB设计注意事项
PEX8733采用27×27mm、676-ball FCBGA封装。进行PCIe Gen3 PCB设计时，应重点确认：
电源轨、供电时序及复位要求。
PCIe参考时钟及SSC相关配置。
各Port对应的Lane映射和链路宽度。
PCIe差分走线、阻抗与信号完整性。
配置EEPROM、启动选项及固件设置。
6.4W典型功耗对应的实际散热需求。
封装焊盘、PCB布局及生产工艺。
DMA、NT Port及多主机功能的软件支持。
对于量产硬件设计，应参考Broadcom官方封装、Pinout及PCB Layout Review Guide完成设计验证。
六、PEX8733能替换PEX8725吗？
PEX8733与PEX8725均为Broadcom PCIe Gen3交换芯片，但并不属于默认引脚兼容的替换关系。
PEX8725提供24 Lane、10 Port，采用19×19mm封装；PEX8733提供32 Lane、18 Port，采用27×27mm封装。
因此，如果原有设计采用PEX8725，更换为PEX8733可能需要重新设计PCB、供电、散热及链路配置。
如果需要详细比较PEX8718、PEX8725与PEX8733，可阅读三款Broadcom PCIe交换芯片参数及替换对比。
需要了解更多PCIe Gen3型号，可参考Broadcom PCIe 3.0交换芯片系列选型指南。
七、PEX8733采购时需要提供哪些信息？
采购PEX8733时，建议提供完整订货编号、采购数量以及项目使用条件。
| 采购项目 | 需要确认的信息 |
|---|
| 制造商 | Broadcom |
| 基础型号 | PEX8733 |
| 完整订货编码 | 根据实际芯片后缀确认 |
| 封装 | 676-ball FCBGA |
| 采购数量 | 样品或批量需求 |
| 技术条件 | 端口配置、工作温度、系统应用 |
| 交付条件 | 交货地点与目标交期 |
Broadcom官方目前将PEX8733标注为Active，但该状态不代表所有订货版本均有现货。具体库存、价格和交期需要按完整订货编号确认。
八、立维创展PEX8733技术咨询与采购
深圳市立维创展科技有限公司提供Broadcom PCIe交换芯片相关型号查询、规格核对和采购咨询服务。
如果您正在寻找PEX8733，或需要为服务器、存储设备和工业计算平台选择PCIe Switch，欢迎提供完整型号、采购数量、技术要求及目标交期，我们可协助核对规格并咨询供应情况和报价。
