DEI1116/DEI1117收发器DEI

发布时间：2023-03-07 17:00:20     浏览：2442

DEI DEI1116/DEI1117提供标准化航空电子系统类型串行数字数据总线和16位宽数字数据总线之间的接口。通信接口由一个带8X32位缓冲器的单通道收发器、两个单独的接收通道和一个用作筛选操控选项的服务器可编程控制器存储器组成。DEI1116/DEI1117收发器通道的操控相同，每个通道都提供与ARINC数据总线的直接电气接口。DEI1116/DEI1117收发器电路包括一个8字x32位缓冲存储器和控制逻辑，允许服务器将数据段载入收发器。数据段经过开启收发器自动化推送，不需要服务器进一步重视。数据在DO(A)/DO(B)输出管脚上以TTL格局传输。该信号格局与DEI普遍的ARINC429线路驱动器兼容，能够轻松连接上ARINC数据总线。DEI1116和DEI1117的区别在于它们的A429RX输入特性。DEI1116相互连接到A429数据总线信号；DEI1117运用10KΩ串联电阻器工作。串联电阻兼容实施雷击瞬态维护。


特征

两个接收器和一个发射器

3.3V或5V电源操控

管脚兼容DEI1016、HI3282和HI8282A

围绕检测模式

字节可设置为25位或32位操作

奇偶状态和接收和发送字的形成

8字推送缓冲器

低能耗CMOS

提供多种ARINC协议：429、571、575、706

环境温度选项：-55/+85°C和-55/+125°C

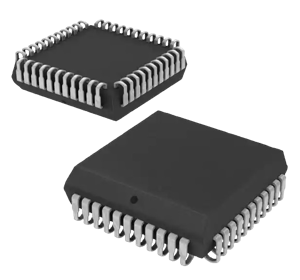

封装选项：44LMQFP和44LPLCC

雷击保护选项：DEI1117在A429输入端应用10KΩ串联电阻器工作。

与DEI1016ARINC429收发器兼容的管脚和软件

DEI公司是美国专注航空应用的IC厂商，主要为航空电子领域提供芯片产品。产品包括ARINC 429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。

深圳市立维创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http : //www.ldteq.com/public/brand/53.html



型号

温度范围

产品包装类型

DEI1116-PES-G

-55°C - 85°C

44 PLCC CG

DEI1116-PMS-G

-55°C - 125°C

44 PLCC CG

DEI1116-QES-G

-55°C - 85°C

44 MQFP2G

DEI1116-QMS-G

-55°C - 125°C

44 MQFP2G

DEI1117-PES-G

-55°C - 85°C

44 PLCC CG

DEI1117-PMS-G

-55°C - 125°C

44 PLCC CG

DEI1117-QES-G

-55°C - 85°C

44 MQFP2G

DEI1117-QMS-G

-55°C - 125°C

44 MQFP2G
