DEI1016 收发器DEI

发布时间：2022-11-22 17:01:41     浏览：2074

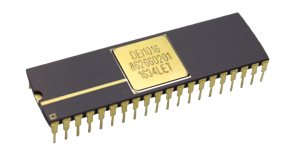

DEI的DEI1016提供了标准化航电系统类型串行数字数据总线和16位宽数字数据总线之间的数据接口。DEI1016通过一个具有8X32位缓冲区的单通道接收器、两个单独的收发通道和一个用作选择操作选项的服务器可编程控制器存储器组合而成。两个收发通道操控一致，每个都提供到ARINC数据总线的直接电气接口。

DEI1016传输电路包括一个8位x32位的缓冲存储器和控制逻辑，允许服务器向收发器输入数据块。DEI1016数据块是根据启动发送方而系统自动发送的，不需要服务器的深入关注。数据在D0(A)/D0(B)输出管脚上以TTL形式传输。该信号形式与DEI的广泛ARINC429线路驱动器兼容，利于传送到ARINC数据总线。

特征

两个收发器和一个发射器

针替换件的行业标准针

围绕自检机制

字节可设置为25位或32位操作

奇偶状况和收发和传输字的形成

8字传输缓冲器

低功耗CMOS

兼容多种ARINC协议：429、571、575、706

提供拓展(-55/+85°C)和军工用(-55/+125°C)温度范围

提供QFP、PLCC、LCC和CDIP封装

DEI公司是美国专注航空应用的IC厂商，主要为航空电子领域提供芯片产品。产品包括Arinc429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。

深圳市立维创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http : //www.ldteq.com/public/brand/53.html


Part #

Temp Range

Product Package Type

DEI1016

-55°C - 125°C

40 SB DIP A

DEI1016A

-55°C - 125°C

44 PQFP

DEI1016A-G

-55°C - 125°C

44 PQFP G

DEI1016B

-55°C - 125°C

44 PLCC A

DEI1016B-G

-55°C - 125°C

44 PLCC A G

DEI1016-DMB

-55°C - 125°C

40 SB DIP A

DEI1016-EES

-55°C - 85°C

44 CLCC

DEI1016-EMB

-55°C - 125°C

44 CLCC

DEI1016-EMS

-55°C - 125°C

44 CLCC

DEI1016-MES

-55°C - 85°C

44 8X8 I MLPQ G

DEI1016-MES-G

-55°C - 85°C

44 8X8 I MLPQ G

DEI1016-PMS

-55°C - 125°C

44 PLCC A

DEI1016-PMS-G

-55°C - 125°C

44 PLCC A G

DEI1016-QMS

-55°C - 125°C

44 PQFP

DEI1016-QMS-G

-55°C - 125°C

44 PQFP G
