M17/133-00003半刚性电缆EZ Form

发布时间:2023-01-10 16:51:57     浏览:2036

MIL-DTL-17QPL认证电缆

EZ Form提供27个铜和铝护套半刚性电缆,满足MIL-DTL-17标准。M17/133-00003电缆线满足甚至超过Mil规格,可提供更多的尺寸和表层处理。

为了防止氧化,EZ Form最好在使用前将M17/133-00003储存在原始封装中并储存在干燥、温度可以控制的环境里。

美国EZ Form是一家TPC电缆线制造厂商,成立于1984年,具有AS9100D航空航天质量认证体系,为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市立维创展科技有限公司,授权代理EZ Form产品,欢迎咨询。

详情了解EZ Form Cable产品请点击:/brand/78.html

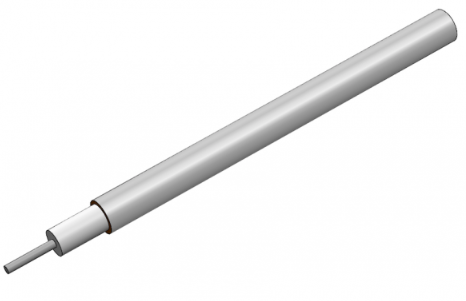

EZ Form.png

DIMENSIONS

UNITS

M17/133-00001
REV F1

Outer Conductor Diameter

In

.0865

mm

2.2

Center Conductor Diameter

In

0.0201

mm

0.51

Dielectric Diameter

In

0.066

mm

1.68

MATERIALS

Outer Conductor


Copper

Outer Conductor Plating


Tin

Dielectric


PTFE

Center Conductor


SPCW

RoHS Compliant


YES

MECHANICAL CHARACTERISTICS

Temp Range °C

°C

-40 to +125

Inside Bend Radius (Minimum)

In

.125

mm

3.18

Weight

lbs / 100ft

1.57

kg / 100m

2.34

ELECTRICAL CHARACTERISTICS**

Nominal Impedance

Ohms

50.0 +/- 1.5

Velocity of Propagation

-

69.5%

Shielding Effectiveness

db

>165

Voltage Withstanding

VRMS @ 60 Hz

5000

Continuous Working Voltage

VRMS MAX

1500

Maximum Operating Frequency

GHz

20

Attenuation
(db / 100 Ft Typical)

0.5 GHz

15

1.0 GHz

22

5.0 GHz

50

10.0 GHz

80

18.0 GHz

110

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

Power (Watts Cw
@ 20 °C, Maximum)

0.5 GHz

180

1.0 GHz

130

5.0 GHz

54

10.0 GHz

35

18.0 GHz

24

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
