ADI晶圆AD8202

发布时间：2022-11-25 16:58:13     浏览：2961

ADI晶圆AD8202主要用于大共模电压的单电源差动放大器（CMV）放大和低通滤波的差异电流电压。AD8202选用常见5V输入电源CMV范围包括-8V至28V。

AD8202提供裸片和封装两种类型。MSOP和SOIC封装具备−40°C至125°C宽额定环境温度使AD8202特别适合诸多汽车平台。

为了提供优质的系统控制，汽车网站需要使用精密仪器。AD8202具备优异的沟通与直流电性能，能够减少用户系统的偏差。SOIC封装产品的失调和增益漂移的标称值分别为0.3µV/°C和1ppm/°C。MSOP封装产品的失调和增益漂移的标称值分别为2µV/°C和1ppm/°C。在DC至10kHz其共模抑制比在范围之内（CMRR）最低值为80dB。

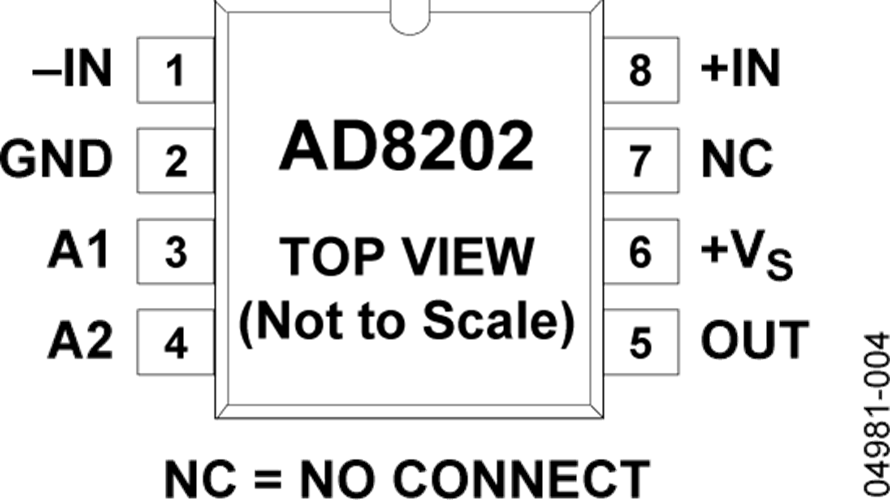

AD8202前置放大器A1输出端提供外部适用的100kΩ电阻常用于带通滤波器应用和20之外的增益值。


优势与特征

高共模电压范围：-8V至+28V（电源电流为5V时）

操作温度范围：-40°C至+125°C

电源电流范围：3.5V至12V

低通滤波器（单极或双极）

优异的交流和直流性能

电流电压失调：±1mV

增益值漂移：1ppm/°C（标称值）

共模抑制比：80dB（最低值，DC至10kHz）

通过汽车应用认证

应用

-传输控制

-油泵操控

-发动机管理

-自适应性悬架操控

-车辆动态控制

ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市立维创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。

详情了解ADI晶圆请点击：/brand/68.html
