ADI晶圆AD8065

发布时间：2022-09-26 16:55:12     浏览：1128

AD8065/AD8066 FastFET功率放大器均是电压反馈功率放大器FET输入，性能优质，方便使用。AD8065是单路功率放大器，AD8066是双路功率放大器。ADI公司的专用XFCB制造工艺，工作噪音超低(7.0nV/√Hz和0.6fA/√Hz），输入阻抗非常高。

AD8065/AD8066具备5V至24V宽电源电流范围可单电源供电，带宽145MHz，适合各种技术应用。除此之外，这些功率放大器还具备轨到轨输出，使之性能更加多元化。

虽然成本较低，但是AD8065仍能提供优异整体的性能。这些功率放大器的差分增益和相位误差分别是0.02%和00.02°，0.1dB平坦度为7MHz，视频应用的理想选择。除此之外，AD8065具备180V/μs高压摆率，优异的失帧性能(1MHz无杂散动态范围(SFDR)为−88dBc）、高共模控制(100dB)低输入失调电压1.5mV，最高值在预热环境下。AD8065/AD8066只应用每个功率放大器6.4mA典型的电源电流可驱动高达30个mA的负载电流。

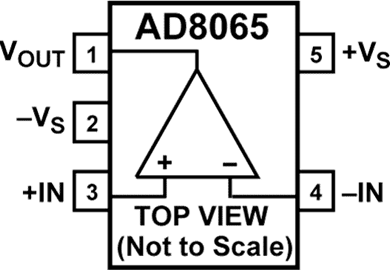

AD8065/AD8066高性能高速FET选用小输入功率放大器：SOIC-8、MSOP-8和SOT-23-5。额定工作温度范围包括–40°C至85°C工业温度范围。

AD8065WARTZ-REEL7.额定工作温度范围包括40°C至105°C增加温度范围，最高电源电流范围仅为±5V。


优势与特征

根据汽车应用验证

·FET输入功率放大器

·输入偏置电流：1pA

·降低成本

·高速：-3dB带宽：145MHz(G=+1)

·压摆率：180V/μs(G=+2)

·低噪音

7nV/√Hz(f=10kHz)

0.6fA/√Hz(f=10kHz)

·宽电源电流范围：5V至24V

·单电源、轨到轨输出

·低失调电压：1.5mV（最高值）

·高共模抑制比：-100dB

·优异的失帧特性

·无杂散动态范围(SFDR)：-88dBc(1MHz)

·功耗低：电源电流：每个功率放大器6.4mA（典型值）

·无相位反转

·中小型封装形式：SOIC-8、SOT-23-5和MSOP-8

技术应用

车辆驾驶辅助系统

光电二极管前置放大器

滤波器

ADC驱动器

电平转换

缓冲

ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市立维创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。

详情了解ADI晶圆请点击：/brand/68.html
