DEI的DEI1148是个BiCMOS机械设备，包括八路差分线路接收器。每个接收通道将输入ARINC429数据总线信号(三电平RZ双极差分调制)转换成一对TTL/CMOS逻辑输出。每个通道单独运作，满足ARINC429数字数据通信标准的需求。DEI线接收器DEI1148设计适用于在高噪音环境中工作。接受±20v共模电压范围之内输入，接收器提供超出2v的迟缓。优化电路速率以控制高频率瞬态。DEI线路接收器DEI1148为内嵌功能测试提供逻辑电平检测输入。有两个TEST输入端口，每个端口强制性将四个接收器的输出设置成指定的0、1或null状态。当机械设备处于TEST模式时，ARINC输入被忽视。ARINC输入可以在输入端应用高阻值电阻器集成化片上防雷接地，以最大程度地减少红外加热。该电阻器具备介质隔离性，以承载电压瞬变。输入端能够承受高达DO1603级管脚注入电平的闪电诱导瞬态。可以在输入和VSS之间增加一个外部电视设备，或者通过在ARINC总线和IC/TVS节点之间组成一个串联限流电阻，能够实现更高级别的电视设备。串联电阻减少了投影仪的功率要求及尺寸。电阻值可以达到10K欧姆。ARINC输入能够承受115vac飞机电源的意外短路且不受损。

特征

八路ARINC429转TTL/CMOS逻辑线接收器

使用+5V±10%或3.3V±10%单电源供电

在高噪音环境中运行

输入公用电压范围：±20V

最小2V输入迟缓

ARINC输入内部保护DO-160A3级的雷电需求

能够承受输入端意外短路至115Vac

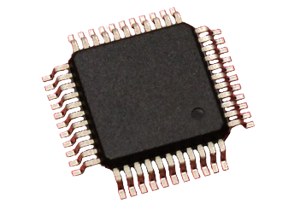

封装：44LMQFP，13.9mm封装

属性

环境温度：-55°C-85°C

产品封装形式：44MQFP2G

频道：8

供电范围：3.35

霍尔特外部参考：HI-8448

封装描述：44LMQFP10x20x2主体13.2封装RoHS

封装形式：表面贴装

JEDEC:MO-108-AA-1

DEI公司是美国专注航空应用的IC厂商，主要为航空电子领域提供芯片产品。产品包括Arinc429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。

深圳市立维创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。
